Prévu pour intégration IRONBOX
La version GULLIVER/N/3P/IB/M est destinée aux installations avec caisson de protection IRONBOX/N ou IRONBOX/XS/N. Elle convient aux sites exposés aux chocs, aux tentatives d’accès non autorisées ou au vandalisme.
chevron_left
chevron_right

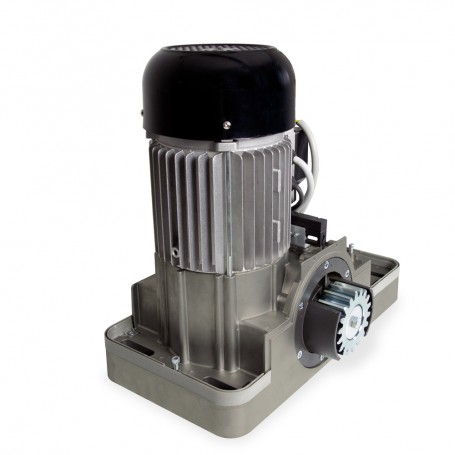

GULLIVER/N/3P/IB/M - 230V opérateur triphasé sans carte, ni capot moteur
GULLIVER/N/3P/IB/M- 230V opérateur triphasé sans carte de contrôle ni capot moteur
Vente uniquement aux professionnels
GULLIVER/N/3P/IB/M, opérateur triphasé 230V sans carte de contrôle ni capot moteur
Le GULLIVER/N/3P/IB/M est une version GULLIVER/N/IB triphasée 230V pour portail coulissant jusqu’à 3000 kg. Cet opérateur irréversible est prévu pour une intégration dans un caisson de protection IRONBOX/N ou IRONBOX/XS/N. Il est livré sans carte de contrôle, sans capot moteur et sans fins de course : la centrale de commande et les accessoires de gestion de course sont à prévoir séparément.
Version IB 3P
Opérateur triphasé 230V prévu pour intégration dans un caisson IRONBOX/N ou IRONBOX/XS/N.
3000 kg
Motorisation pour portail coulissant très lourd en usage collectif ou industriel.
Sans carte ni fins de course
Platine NET230EVO-I/C ou NET230EVO-I-PROBOX + STEELBOX à prévoir séparément.
Caractéristiques techniques du GULLIVER/N/3P/IB/M
COD. 613617230V 3~Alimentation moteur triphasé
3000 kgPoids maximal du portail
12 à 20 m/minVitesse de déplacement selon configuration
1650 WPuissance maximale absorbée
1530 NPoussée maximale
IrréversibleMotoréducteur irréversible
Sans fins de courseFins de course à prévoir séparément
EncodeurContrôle moteur selon platine installée
Z18Pignon standard h=35 mm, module 4 mm
Version IBSans capot moteur
Sans platineCarte de contrôle à prévoir séparément
IPX0Niveau de protection des versions /IB
À vérifier avant installation
Conseil technique
Platine à prévoir
Compléter l’installation avec NET230EVO-I/C avec boîtier, ou NET230EVO-I-PROBOX avec STEELBOX.
Fins de course à prévoir
Contrairement à la version 613606, cette référence est livrée sans fins de course.
Sans capot
Cette référence est livrée sans capot moteur et doit être intégrée dans une solution IRONBOX adaptée.
Version triphasée
Ne pas confondre avec la référence 613606, qui correspond à la version IB 230V monophasée jusqu’à 2500 kg.
Exemple d’installation type DEA GULLIVER/N/IB
Une motorisation triphasée 230V à intégrer dans un caisson protégé pour portail coulissant très lourd.
Produits associés à l’installation type
1
GULLIVER/N/3P/IB/M
Opérateur triphasé 230V sans carte de contrôle, sans capot moteur et sans fins de course
Voir la fiche produit
2
3
4
5
6
7
8
Les points forts du moteur DEA GULLIVER/N/3P/IB/M
Une version triphasée à intégrer, pensée pour les portails coulissants très lourds sur sites exposés.
Sans carte, sans capot, sans fins de course
Cette référence est fournie comme opérateur triphasé à intégrer. Elle ne comprend pas la carte de commande, le capot moteur ni les fins de course : ces éléments doivent être prévus séparément selon la configuration retenue.
Mécanique robuste pour portail très lourd
Avec une capacité jusqu’à 3000 kg, une poussée de 1530 N et un pignon Z18, le GULLIVER/N/3P/IB/M répond aux besoins des portails coulissants très lourds sur sites collectifs ou industriels.
Version irréversible avec déverrouillage
Le motoréducteur est irréversible. En cas de coupure de courant ou d’intervention, le mécanisme peut être déverrouillé manuellement pour permettre la manœuvre du portail selon la configuration de l’installation.
613617
