KIT STING/NET/EN

Name: KIT STING/NET/EN
Brand: DEA AQUITAINE
SKU: 625702

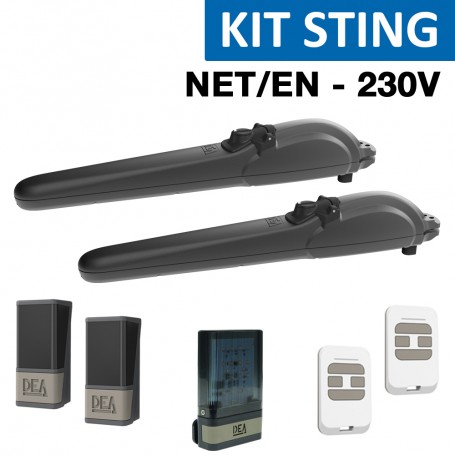

KIT STING/NET/EN - 2xSTING/EN + NET230N/C + LINE-X + AURA-X + 2xGTX4 + MAC/FM

Vente uniquement aux professionnels

Référence 625702 · DEA STING

KIT STING/NET/EN, kit complet 230V avec encodeur pour portail battant jusqu’à 3 m

Le DEA KIT STING/NET/EN est une solution complète en 230V pour motoriser un portail battant résidentiel jusqu’à 3 m par vantail. Il comprend 2 moteurs STING/EN avec encodeur, la platine NET230N/C, les photocellules LINE-X, le feu clignotant AURA-X, 2 émetteurs GTX4 et les butées mécaniques MAC/FM.

Kit complet 230V Motorisation, commande, sécurité, signalisation et émetteurs inclus.

2x STING/EN Deux vérins électromécaniques 230V avec encodeur intégré.

Encodeur Contrôle du mouvement intégré pour une gestion plus précise du portail.

Caractéristiques techniques du KIT STING/NET/EN

COD. 625702

230VAlimentation moteur

2x STING/ENVérins électromécaniques inclus

3 mLongueur maximale par vantail

334 mmCourse utile du vérin

16 mm/sVitesse maximale

20,9 sTemps d’ouverture à 90°

1650 NPoussée maximale

300 WPuissance maximale absorbée

22 cycles/hCycle de travail du moteur STING/EN

NET230N/CPlatine de commande incluse

23,5 kgPoids du kit avec emballage

IPX4Niveau de protection

EncodeurGestion du mouvement intégrée

Sans fins de coursePas de fins de course mécaniques intégrées

MLS/SFRPlaques de fixation réglables incluses

MAC/FMButées mécaniques incluses dans le kit

À vérifier avant installation

Conseil technique

Kit 230V avec encodeurCette référence inclut deux moteurs STING/EN avec encodeur, la platine, les sécurités principales, le feu clignotant, les émetteurs et les butées MAC/FM.

Sans fins de courseLes moteurs STING/EN sont sans fins de course mécaniques intégrées.

Repères du schémaLes numéros 1 à 6 correspondent uniquement aux repères visibles sur le schéma DEA STING.

Électro-serrureÀ prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.

Schéma d’installation type DEA STING/NET/EN

Les repères du schéma sont repris dans les cartes produits ci-dessous.

Produits inclus dans le kit

Les éléments fournis avec la référence 625702 KIT STING/NET/EN.

Composition du kit DEA STING/NET/EN

Kit

KIT STING/NET/EN

Kit complet 230V avec encodeur pour portail battant jusqu’à 3 m

Voir la fiche produit

2x STING/EN

Repère 1 du schéma — deux vérins électromécaniques 230V avec encodeur

Voir le moteur

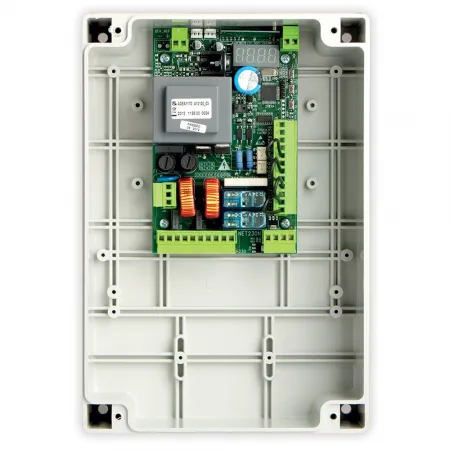

NET230N/C

Repère 2 du schéma — armoire électronique 230V avec boîtier

Voir la platine

LINE-X

Repère 3 du schéma — jeu de photocellules synchronisables en saillie

Voir les photocellules

AURA-X

Repère 6 du schéma — feu clignotant à LED multi-tension avec antenne intégrée

Voir le feu

Inclus

2x GTX4

Deux émetteurs rolling code blancs 4 fonctions 433 MHz inclus dans le kit

Voir l’émetteur

Inclus

MAC/FM

Butées mécaniques de fin de course incluses dans le kit

Voir les butées

Produits complémentaires présents sur le schéma

Accessoires associés à l’installation type, à prévoir selon l’implantation et les besoins du chantier.

Accessoires associés à l’installation type

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Repère 5 du schéma — sélecteur à clé en saillie aluminium

Voir le produit

Les points forts du KIT STING/NET/EN

Une solution complète 230V avec encodeur pour motoriser un portail battant avec les accessoires essentiels inclus.

DEA STING encodeur et commande du mouvement

Deux moteurs STING/EN avec encodeur

Le KIT STING/NET/EN comprend deux vérins STING/EN équipés d’un encodeur pour contrôler le mouvement du portail avec précision.

Kit complet et cohérent

Le kit regroupe les deux moteurs, la platine NET230N/C, les photocellules, le feu clignotant, deux émetteurs et les butées mécaniques. Une base complète pour une installation propre et homogène.

Butées mécaniques incluses

Les MAC/FM sont incluses dans le kit. Elles permettent de compléter l’installation sans devoir les ajouter séparément.

Deux moteurs STING/EN robustes

Les vérins STING/EN sont conçus avec des matériaux solides, résistants à l’usure mécanique et au temps. Leur corps monobloc en aluminium et acier apporte robustesse et durabilité.

Déverrouillage manuel sécurisé

En cas de panne de courant ou de défaut technique, les moteurs STING/EN peuvent être déverrouillés manuellement à l’aide de la clé métallique fournie.

Compatible pilotage connecté

Avec une installation compatible NET-COM et l’application DEAuser, le portail peut être commandé depuis un smartphone. L’état de l’automatisme peut également être consulté à distance selon les accessoires installés.
