Installation simple
Grâce à la géométrie de la tige, l’installation du LOOK 373R/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right

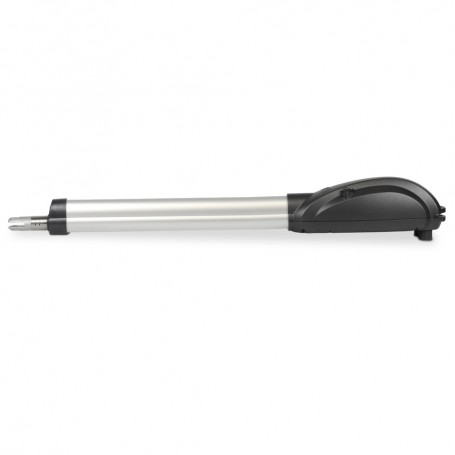

LOOK 373R/SC Vérin electroméca sans couvre tige course 520mm - vers. réversible
LOOK 373R/SC Vérin electroméca sans couvre tige course 520mm - version réversible
Vente uniquement aux professionnels
LOOK 373R/SC, vérin électromécanique 24V réversible course 520 mm pour portail battant jusqu’à 5 m
Le DEA LOOK 373R/SC est un vérin électromécanique 24V réversible pour portail battant jusqu’à 5 m. Sa course 520 mm convient aux portails battants de grande largeur et sa conception est prévue pour un usage intensif. Il est livré sans platine de commande et sans couvre-tige, avec les plaques de fixation réglables MLS/SFR incluses. Pour compléter l’installation, la platine conseillée est la NET24N/C.
RéversibleVersion 24V réversible indiquée dans la doc LOOK.
Usage intensifMotorisation prévue pour les installations à forte fréquence d’utilisation.
Course 520 mmVersion longue de la gamme LOOK, couvre-tige CS520 optionnel.
Caractéristiques techniques du LOOK 373R/SC
COD. 62712724VAlimentation moteur
5 mLongueur maximale du vantail
520 mmCourse utile du vérin
RéversibleVersion réversible pour usage intensif
60 WPuissance maximale absorbée
1000 NForce de poussée
34,5 mm/sVitesse maximale de tige
15,1 sTemps d’ouverture à 90°
75 cycles/hCycle de travail
Jusqu’à 120°Angle d’ouverture selon configuration
NET24N/CPlatine de commande à prévoir
MLS/SFRPlaques de fixation incluses
Sans couvre-tigeCS520 disponible en option
Sans platineArmoire non incluse avec le moteur seul
9,5 kgPoids catalogue du moteur
IP24Niveau de protection constructeur
À vérifier avant installation
Conseil techniquePlatine à prévoirLe moteur 373R/SC est vendu sans platine : prévoir une armoire NET24N/C pour compléter l’installation.
Couvre-tige optionnelPour une finition plus esthétique, prévoir le couvre-tige CS520 adapté à la course 520 mm.
Électro-serrureLa doc indique qu’une électro-serrure est nécessaire avec les modèles réversibles pour verrouiller la porte en fermeture.
Usage intensifCette référence fait partie des versions réversibles prévues pour usage intensif.
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments à prévoir selon la configuration du portail et les besoins du chantier.
Installation type DEA LOOK 373R/SC
1
LOOK 373R/SC
Repère 1 du schéma — vérin électromécanique 24V réversible course 520 mm
Voir le moteur
2
3
4
5
6
Option
Les points forts du LOOK 373R/SC
Une motorisation 24V réversible, course 520 mm, prévue pour usage intensif.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
Le 373R/SC est une version réversible. La doc précise qu’une électro-serrure doit être installée avec les modèles réversibles pour verrouiller la porte en fermeture.
Couvre-tige optionnel CS520
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS520, adapté aux versions course 520 mm, pour une finition plus harmonieuse.
Version course 520 mm
Le 373R/SC fait partie des versions LOOK à course 520 mm. La gamme LOOK existe aussi en course 320 mm pour les portails plus courts.

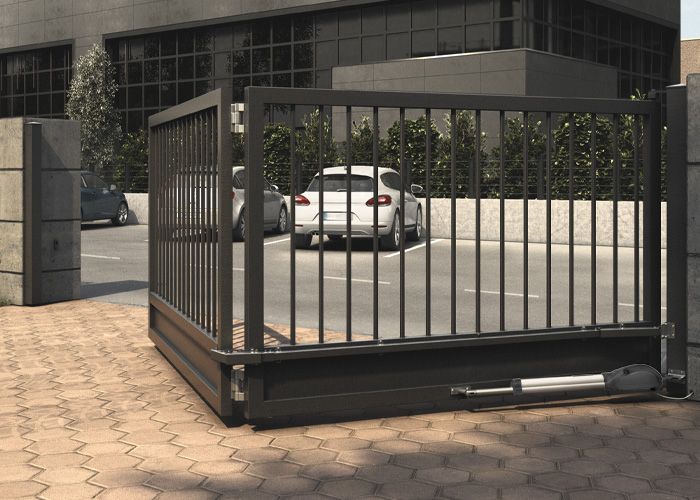

Adapté aux passages larges
Grâce à sa course 520 mm, le LOOK 373R/SC est adapté aux portails battants plus larges, jusqu’à 5 m selon configuration.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627127
