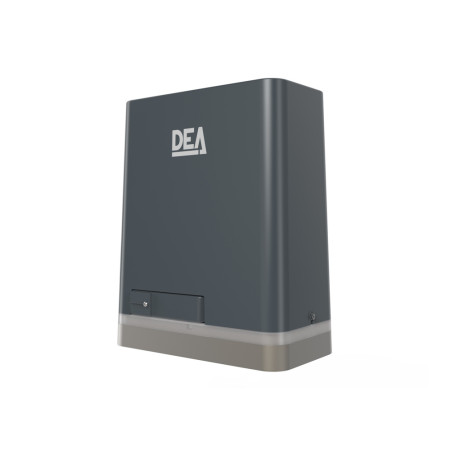

REV/X/M - Moteur coulissant 230V - 1600kg - NET230 EVO - Irréversible
REV/X/M - Moteur coulissant 230V - 1600kg NET230 EVO - Irréversible • Fins de course magnétiques • Réglage de la vitesse et du ralentissement en ouverture et fermeture
Vente uniquement aux professionnels
REV/X/M, automatisme pour portail coulissant collectif et industriel
Motorisation DEA pour portail jusqu’à 1 600 kg, avec fins de course magnétiques.
1 600 kgPoids maximal du portail.
10 m/minVitesse nominale.
230 VAlimentation moteur.
Caractéristiques techniques
REV/X/M230 VAlimentation moteur
500 WPuissance maximale absorbée
900 NForce de poussée maximale
1 600 kgPoids maximal du portail
8 mLongueur de vantail de référence
10 m/minVitesse
27/h à 1 000 kg · 22/h à 1 400 kg · 20/h à 1 600 kgCycle de travail
270 manœuvres/24 hManœuvres maximales en 24 h
IrréversibleFonctionnement
Fins de course magnétiquesDétection de fin de course
NET230 EVO inclusePlatine de commande
Z18 (module 4 mm)Pignon standard
14 µFCondensateur intégré
150 °CProtection thermique moteur
IP44Niveau de protection
-20 à +50 °CTempérature de fonctionnement
< 70 dBAPression sonore
18 kgPoids avec emballage
Présentation du moteur DEA REV/X
Toute la puissance de REV dans une nouvelle génération plus polyvalente.
Installation type et dimensions
Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.
Produits repérés sur le schéma d’installation
1
2
3
4
5
6
7
Les points forts du moteur DEA REV/X/M
Les caractéristiques essentielles de cette variante.

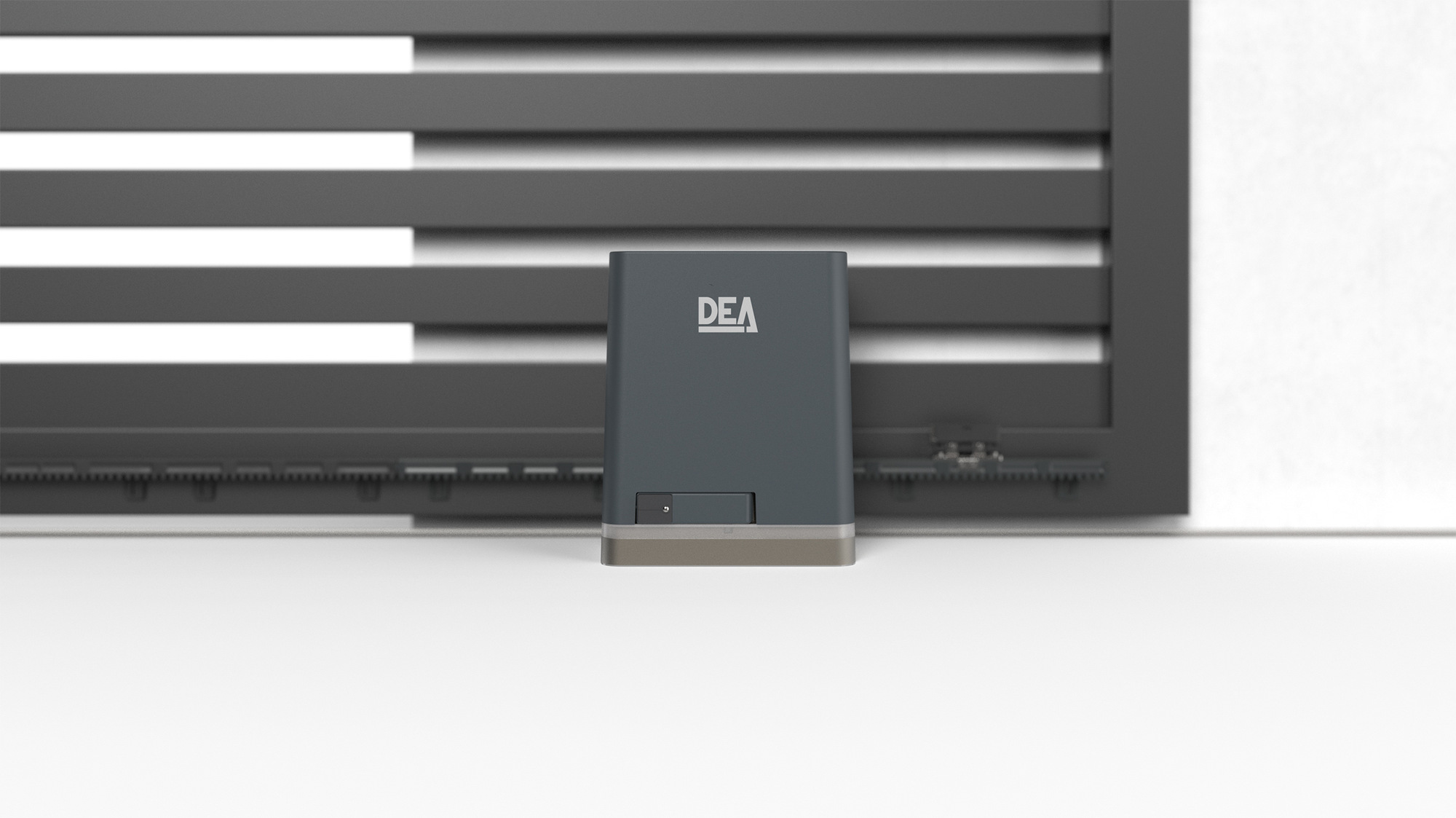

Jusqu’à 1 600 kg
Version 230 V irréversible conçue pour les portails coulissants collectifs et industriels jusqu’à 1 600 kg.
NET230 EVO intégrée
Gestion précise de la vitesse, du ralentissement et des fins de course magnétiques.

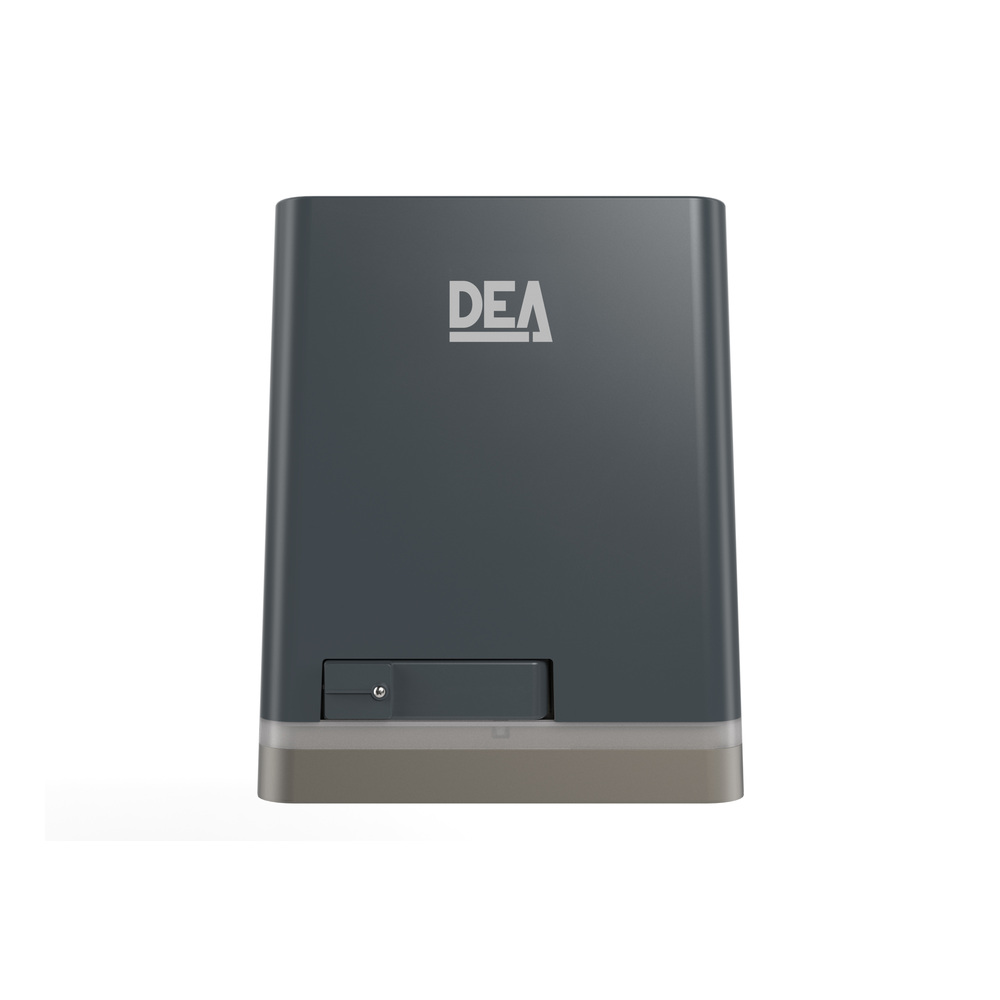

Mécanique robuste
Poussée de 900 N, pignon Z18 et vitesse de 10 m/min.
616050
- Alimentation moteur
- 230 V
- Fins de course
- Magnétiques
- Niveau de protection
- IP44
- Puissance maximale absorbée
- 500 W
- Cycle de travail
- 27/h à 1 000 kg · 22/h à 1 400 kg · 20/h à 1 600 kg
- Manœuvres maximales en 24 h
- 270 manœuvres/24 h
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET230 EVO incluse
- Poids avec emballage
- 18 kg
- Pignon standard
- Z18 (module 4 mm)
- Poids maximal du portail
- 1 600 kg
- Poussée
- 900 N
- Vitesse
- 10 m/min
- Alimentation secteur
- 230 - 240 V ~ (50/60 Hz)
- Longueur de vantail de référence
- 8 m
- Condensateur intégré
- 14 µF
- Protection thermique moteur
- 150 °C
