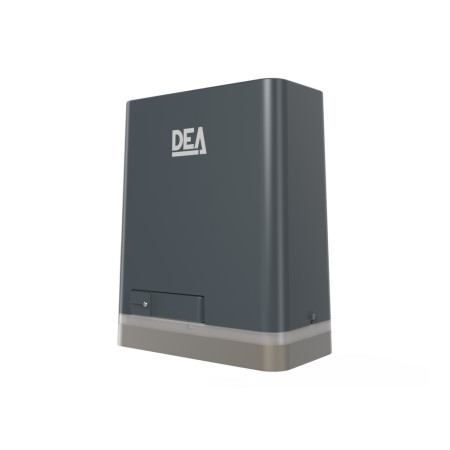

REV/X/RFM - Moteur coulissant 230V - 1400kg - NET230 EVO - Réversible
REV/X/RFM - Moteur coulissant 230V - 1400kg - NET230 EVO - Réversible
Vente uniquement aux professionnels
REV/X/RFM, automatisme pour portail coulissant collectif et industriel
Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques.
1 400 kgPoids maximal du portail.
10 m/minVitesse nominale.
230 VAlimentation moteur.
Caractéristiques techniques
REV/X/RFM230 VAlimentation moteur
500 WPuissance maximale absorbée
1 200 NForce de poussée maximale
1 400 kgPoids maximal du portail
8 mLongueur de vantail de référence
10 m/minVitesse
27/h à 1 000 kg · 22/h à 1 400 kgCycle de travail
270 manœuvres/24 hManœuvres maximales en 24 h
Réversible avec frein · réducteur à bain d’huileFonctionnement
Fins de course magnétiquesDétection de fin de course
NET230 EVO inclusePlatine de commande
Z15 (module 4 mm)Pignon standard
12,5 µFCondensateur intégré
150 °CProtection thermique moteur
IP44Niveau de protection
-20 à +50 °CTempérature de fonctionnement
< 70 dBAPression sonore
18 kgPoids avec emballage
Présentation du moteur DEA REV/X
Toute la puissance de REV dans une nouvelle génération plus polyvalente.
Installation type et dimensions
Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.
Produits repérés sur le schéma d’installation
1
2
3
4
5
6
7
Les points forts du moteur DEA REV/X/RFM
Les caractéristiques essentielles de cette variante.
Réversible avec frein
Motoréducteur 230 V pour portails jusqu’à 1 400 kg avec frein électromagnétique de stationnement.
Réducteur à bain d’huile
Poussée de 1 200 N et pignon Z15 pour les applications collectives.
NET230 EVO intégrée
Vitesse, ralentissements et fins de course magnétiques gérés par la platine EVO.
616051
- Alimentation moteur
- 230 V
- Fins de course
- Magnétiques
- Niveau de protection
- IP44
- Puissance maximale absorbée
- 500 W
- Cycle de travail
- 27/h à 1 000 kg · 22/h à 1 400 kg
- Manœuvres maximales en 24 h
- 270 manœuvres/24 h
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET230 EVO incluse
- Poids avec emballage
- 18 kg
- Pignon standard
- Z15 (module 4 mm)
- Poids maximal du portail
- 1 400 kg
- Poussée
- 1 200 N
- Vitesse
- 10 m/min
- Alimentation secteur
- 230 - 240 V ~ (50/60 Hz)
- Longueur de vantail de référence
- 8 m
- Condensateur intégré
- 12,5 µF
- Protection thermique moteur
- 150 °C
