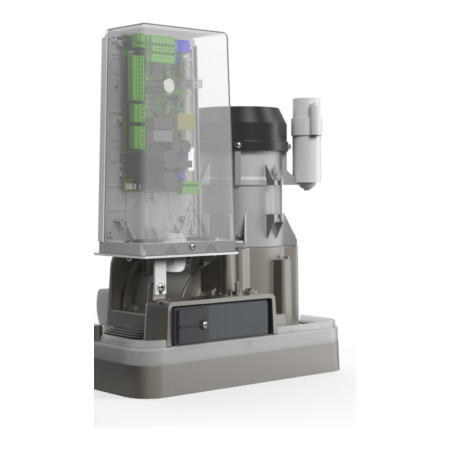

REV/X/IB/M - Moteur coulissant 230V - 1600kg - Irréversible

REV/X/IB/M - Moteur coulissant 230V - 1600kg - Irréversible et fins de course magnétiques - sans capot ni platine électronique

Vente uniquement aux professionnels

Référence 616052 · DEA REV/X

REV/X/IB/M, automatisme pour portail coulissant collectif et industriel

Motorisation DEA pour portail jusqu’à 1 600 kg, avec fins de course magnétiques et intégration dans un caisson anti-vandale IRONBOX.

1 600 kgPoids maximal du portail.
10 m/minVitesse nominale.
230 VAlimentation moteur.

Caractéristiques techniques

REV/X/IB/M
230 VAlimentation moteur
500 WPuissance maximale absorbée
900 NForce de poussée maximale
1 600 kgPoids maximal du portail
8 mLongueur de vantail de référence
10 m/minVitesse
27/h à 1 000 kg · 22/h à 1 400 kg · 20/h à 1 600 kgCycle de travail
270 manœuvres/24 hManœuvres maximales en 24 h
IrréversibleFonctionnement
Fins de course magnétiquesDétection de fin de course
Platine de commande à prévoir
NET230 EVO/CRéf. 677701 · coffret intégré
ou
NET230 EVO/PROBOXRéf. 677702 · coffret séparé
Avec PROBOX, ajouter le STEELBOX réf. 679210.
Z18 h=35 mm (module 4 mm)Pignon standard
14 µFCondensateur intégré
150 °CProtection thermique moteur
IPX0 hors caisson IRONBOXNiveau de protection
-20 à +50 °CTempérature de fonctionnement
< 70 dBAPression sonore
18 kgPoids avec emballage
VERSION IB

Configuration IRONBOX à compléter

Cette fiche concerne le motoréducteur seul. Choisissez le caisson et l’électronique adaptés à l’installation.

1
Motoréducteur REV/X/IB/M

Livré sans capot et sans platine électronique.

2
3
Ajouter l’électronique EVO

NET230 EVO/C réf. 677701, ou NET230 EVO/PROBOX réf. 677702 avec STEELBOX réf. 679210.

4
Protection finale

Le motoréducteur seul est IPX0. La protection de l’ensemble dépend du caisson IRONBOX choisi et de la qualité de l’installation.

Présentation du moteur DEA REV/X

Toute la puissance de REV dans une nouvelle génération plus polyvalente.

Moteur DEA REV/X version IB sans capot

Installation type et dimensions

Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.

Schéma installation et dimensions DEA REV/X

Produits repérés sur le schéma d’installation

1REV/X/IB/M

REV/X/IB/M

Motoréducteur correspondant à cette fiche.

Voir la fiche produit
2113

113

Crémaillère zinguée 30 × 12 mm avec entretoises.

Voir la fiche produit
3POST60

POST60

Potelet aluminium h. 55 cm.

Voir la fiche produit
4LINE-X

LINE-X

Jeu de photocellules synchronisables en saillie.

Voir la fiche produit
5C20

C20

Barre palpeuse mécanique de sécurité, longueur 2 m.

Voir la fiche produit
6DIGIRAD/N

DIGIRAD/N

Clavier radio numérique à 4 canaux.

Voir la fiche produit
7AURA-X

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée.

Voir la fiche produit
GTX4

GTX4

Émetteur rolling code blanc 4 fonctions.

Voir la fiche produit
127

127

Panneau de signalisation en français.

Voir la fiche produit
IRONBOX/N

IRONBOX/N

Caisson anti-vandale pour la version IB.

Voir la fiche produit
IRONBOX/XS/N

IRONBOX/XS/N

Caisson anti-vandale compact pour la version IB.

Voir la fiche produit

Les points forts du moteur DEA REV/X/IB/M

Les caractéristiques essentielles de cette variante.

Motoréducteur IB 230 V

Motoréducteur IB 230 V

REV/X/IB/M est livré sans capot ni platine : 900 N, jusqu’à 1 600 kg et Z18 h=35 mm (module 4 mm).

Intégration dans IRONBOX

Intégration dans IRONBOX

Motoréducteur conçu pour IRONBOX/N ou IRONBOX/XS/N, avec indice IPX0 avant son intégration dans le caisson.

Électronique NET230 EVO à prévoir

Électronique NET230 EVO à prévoir

Prévoir NET230 EVO/C réf. 677701, ou NET230 EVO/PROBOX réf. 677702 avec STEELBOX réf. 679210.

REV/X/IB/M : performance et évolutivité DEA230 V · 1 600 kg · 10 m/min · fins de course magnétiques.
Fiche produit PDF
616052
Alimentation moteur
230 V
Fins de course
Magnétiques
Niveau de protection
IPX0 hors caisson IRONBOX
Puissance maximale absorbée
500 W
Cycle de travail
27/h à 1 000 kg · 22/h à 1 400 kg · 20/h à 1 600 kg
Manœuvres maximales en 24 h
270 manœuvres/24 h
Température de fonctionnement
-20 à +50 °C
Pression sonore
< 70 dBA
Platine de commande
NET230 EVO/C réf. 677701 ou NET230 EVO/PROBOX réf. 677702 + STEELBOX réf. 679210
Poids avec emballage
18 kg
Pignon standard
Z18 h=35 mm (module 4 mm)
Poids maximal du portail
1 600 kg
Poussée
900 N
Vitesse
10 m/min
Alimentation secteur
230 - 240 V ~ (50/60 Hz)
Longueur de vantail de référence
8 m
Condensateur intégré
14 µF
Protection thermique moteur
150 °C
Fiche produit PDF

Notice technique REV/X - I16004 Rev. 00

Notice officielle DEA REV/X en français - installation, raccordement, mise en service et maintenance.

file_download Téléchargement (4.87MB)

Brochure commerciale REV/X - version complète

Présentation commerciale complète DEA REV/X, modèles, caractéristiques, installation type et dimensions.

file_download Téléchargement (5.19MB)

Brochure commerciale REV/X - version synthétique

Présentation commerciale synthétique DEA REV/X en français.

file_download Téléchargement (5.06MB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

100 %
Vue éclatée REV/X — 230 V avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

13
Joint torique NBR 70 SH 67,95x2,62 TP 3268Réf. 156082
Nous contacter
101
Sachet d’accessoires came pour coulissants magnetique 150mmRéf. 430077
Nous contacter
Vue éclatée
