REV/X/RF/IB/M - Moteur coulissant 230V - 1400kg - Réversible

Name: REV/X/RF/IB/M - Moteur coulissant 230V - 1400kg - Réversible
Brand: DEA AQUITAINE
SKU: 616053

REV/X/RF/IB/M - Moteur coulissant 230V - 1400kg- Réversible avec frein et fins de course - sans capot ni platine électronique

Vente uniquement aux professionnels

Référence 616053 · DEA REV/X

REV/X/RF/IB/M, automatisme pour portail coulissant collectif et industriel

Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques et intégration dans un caisson anti-vandale IRONBOX.

1 400 kgPoids maximal du portail.

10 m/minVitesse nominale.

230 VAlimentation moteur.

Caractéristiques techniques

REV/X/RF/IB/M

230 VAlimentation moteur

500 WPuissance maximale absorbée

1 200 NForce de poussée maximale

1 400 kgPoids maximal du portail

8 mLongueur de vantail de référence

10 m/minVitesse

27/h à 1 000 kg · 22/h à 1 400 kgCycle de travail

270 manœuvres/24 hManœuvres maximales en 24 h

Réversible avec frein · réducteur à bain d’huileFonctionnement

Fins de course magnétiquesDétection de fin de course

Platine de commande à prévoir

NET230 EVO/CRéf. 677701 · coffret intégré

NET230 EVO/PROBOXRéf. 677702 · coffret séparé

Avec PROBOX, ajouter le STEELBOX réf. 679210.

Z15 h=35 mm (module 4 mm)Pignon standard

12,5 µFCondensateur intégré

150 °CProtection thermique moteur

IPX0 hors caisson IRONBOXNiveau de protection

-20 à +50 °CTempérature de fonctionnement

< 70 dBAPression sonore

18 kgPoids avec emballage

VERSION IB

Configuration IRONBOX à compléter

Cette fiche concerne le motoréducteur seul. Choisissez le caisson et l’électronique adaptés à l’installation.

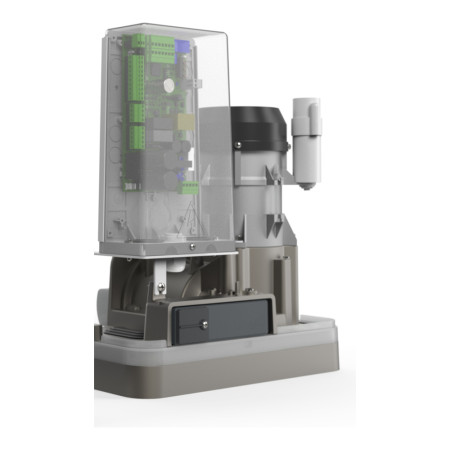

Motoréducteur REV/X/RF/IB/M

Livré sans capot et sans platine électronique.

Choisir le caisson

IRONBOX/NRéf. 619081 ou IRONBOX/XS/NRéf. 619101.

Ajouter l’électronique EVO

NET230 EVO/C réf. 677701, ou NET230 EVO/PROBOX réf. 677702 avec STEELBOX réf. 679210.

Protection finale

Le motoréducteur seul est IPX0. La protection de l’ensemble dépend du caisson IRONBOX choisi et de la qualité de l’installation.

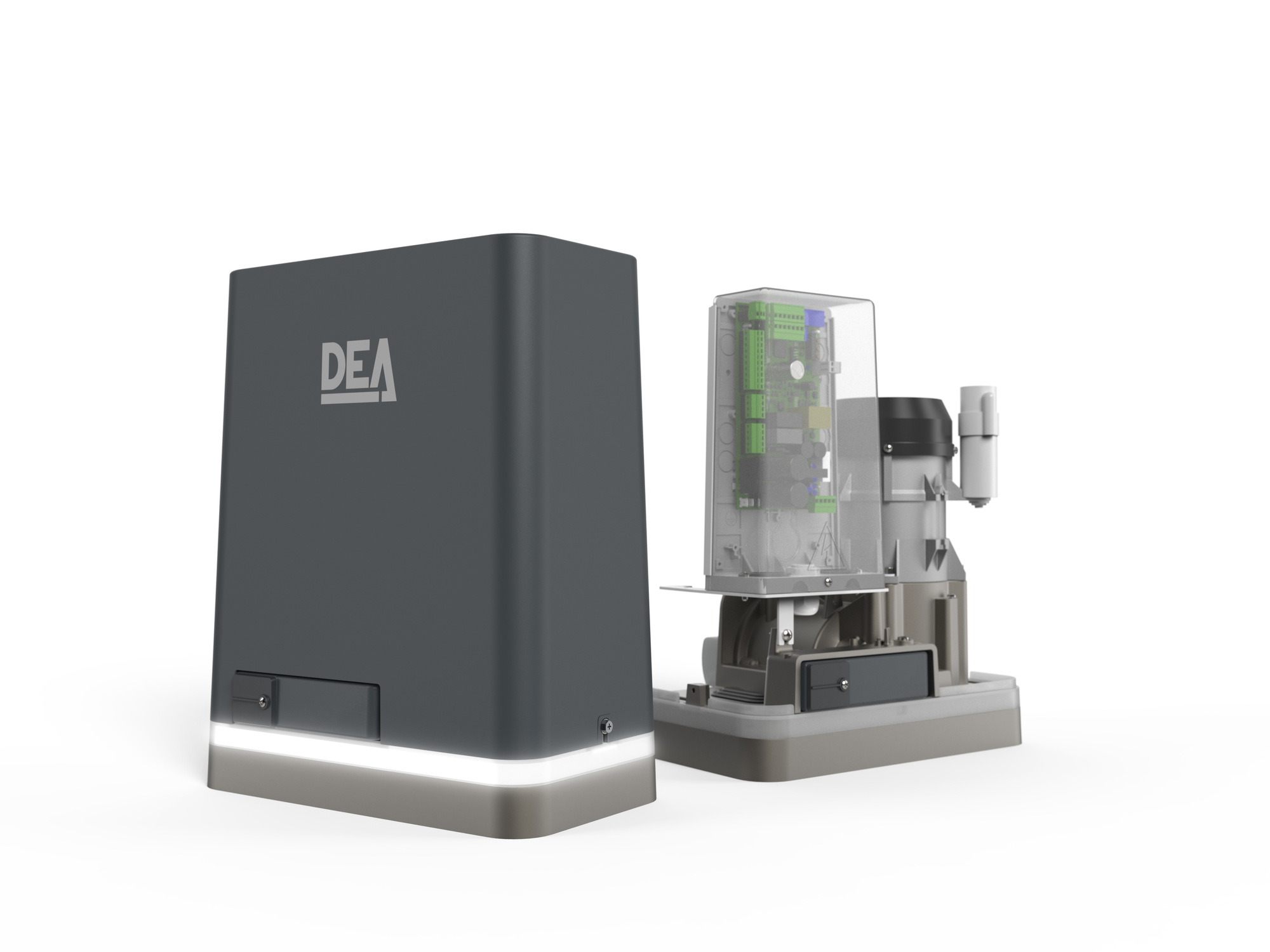

Présentation du moteur DEA REV/X

Toute la puissance de REV dans une nouvelle génération plus polyvalente.

Installation type et dimensions

Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.

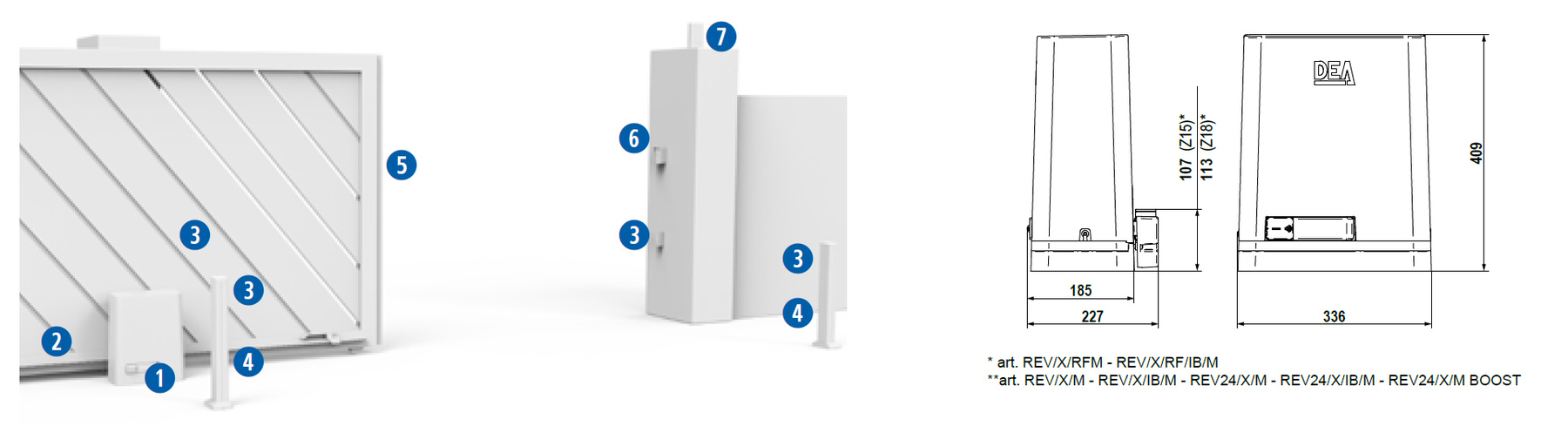

Schéma installation et dimensions DEA REV/X

Produits repérés sur le schéma d’installation

REV/X/RF/IB/M

Motoréducteur correspondant à cette fiche.

Voir la fiche produit

113

Crémaillère zinguée 30 × 12 mm avec entretoises.

Voir la fiche produit

POST60

Potelet aluminium h. 55 cm.

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables en saillie.

Voir la fiche produit

C20

Barre palpeuse mécanique de sécurité, longueur 2 m.

Voir la fiche produit

DIGIRAD/N

Clavier radio numérique à 4 canaux.

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée.

Voir la fiche produit

GTX4

Émetteur rolling code blanc 4 fonctions.

Voir la fiche produit

127

Panneau de signalisation en français.

Voir la fiche produit

IRONBOX/N

Caisson anti-vandale pour la version IB.

Voir la fiche produit

IRONBOX/XS/N

Caisson anti-vandale compact pour la version IB.

Voir la fiche produit

Les points forts du moteur DEA REV/X/RF/IB/M

Les caractéristiques essentielles de cette variante.

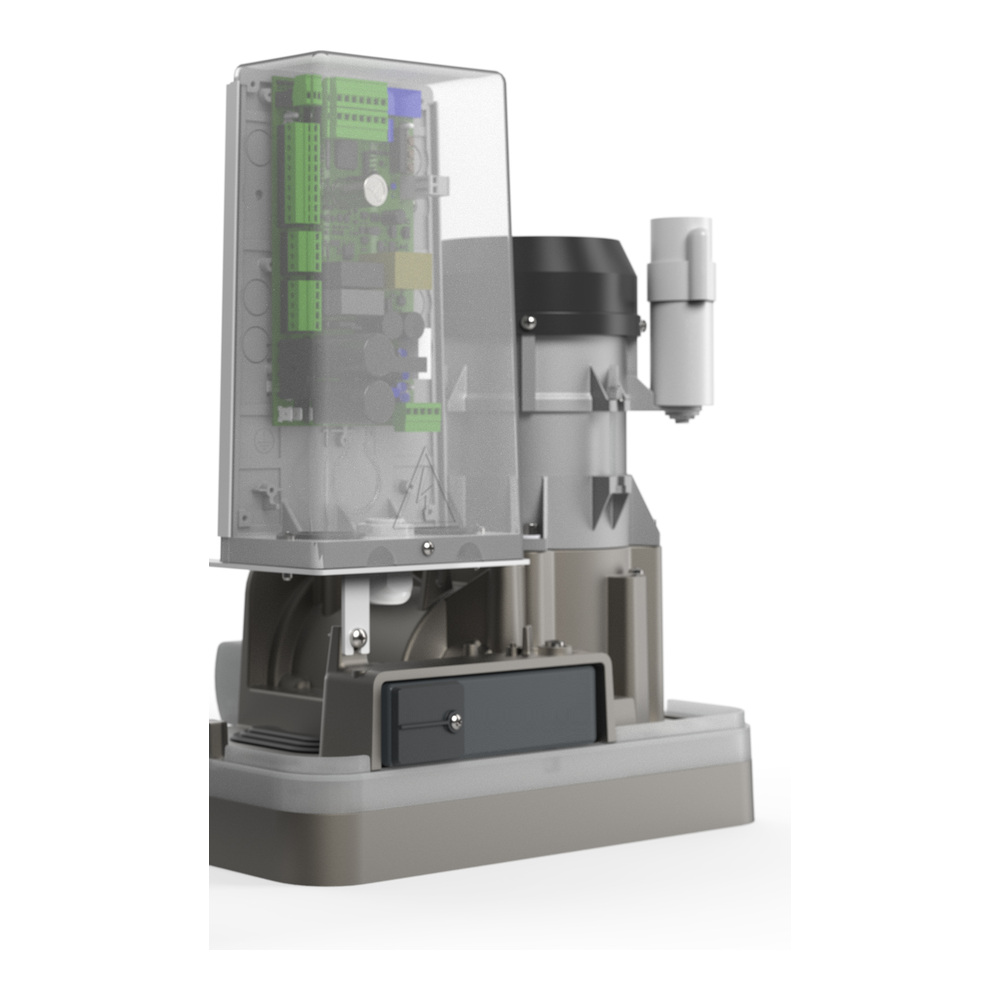

Motoréducteur IB 230 V

REV/X/RF/IB/M est livré sans capot ni platine : 1 200 N, jusqu’à 1 400 kg et Z15 h=35 mm (module 4 mm).

Intégration dans IRONBOX

Motoréducteur conçu pour IRONBOX/N ou IRONBOX/XS/N, avec indice IPX0 avant son intégration dans le caisson.

Électronique NET230 EVO à prévoir

Prévoir NET230 EVO/C réf. 677701, ou NET230 EVO/PROBOX réf. 677702 avec STEELBOX réf. 679210.

Fiche produit PDF

Alimentation moteur: 230 V
Fins de course: Magnétiques
Niveau de protection: IPX0 hors caisson IRONBOX
Puissance maximale absorbée: 500 W
Cycle de travail: 27/h à 1 000 kg · 22/h à 1 400 kg
Manœuvres maximales en 24 h: 270 manœuvres/24 h
Température de fonctionnement: -20 à +50 °C
Pression sonore: < 70 dBA
Platine de commande: NET230 EVO/C réf. 677701 ou NET230 EVO/PROBOX réf. 677702 + STEELBOX réf. 679210
Poids avec emballage: 18 kg
Pignon standard: Z15 h=35 mm (module 4 mm)
Poids maximal du portail: 1 400 kg
Poussée: 1 200 N
Vitesse: 10 m/min
Alimentation secteur: 230 - 240 V ~ (50/60 Hz)
Longueur de vantail de référence: 8 m
Condensateur intégré: 12,5 µF
Protection thermique moteur: 150 °C

Fiche produit PDF

Notice technique REV/X - I16004 Rev. 00

Notice officielle DEA REV/X en français - installation, raccordement, mise en service et maintenance.

Téléchargement (4.87MB)

Brochure commerciale REV/X - version complète

Présentation commerciale complète DEA REV/X, modèles, caractéristiques, installation type et dimensions.

Téléchargement (5.19MB)

Brochure commerciale REV/X - version synthétique

Présentation commerciale synthétique DEA REV/X en français.

Téléchargement (5.06MB)
