REV24/X/M - Moteur coulissant 24V - 1400kg - NET24 EVO - Irréversible
REV24/X/M - Moteur coulissant 24V - 1400kg - NET24 EVO - Irréversible - Fins de course magnétiques
Vente uniquement aux professionnels

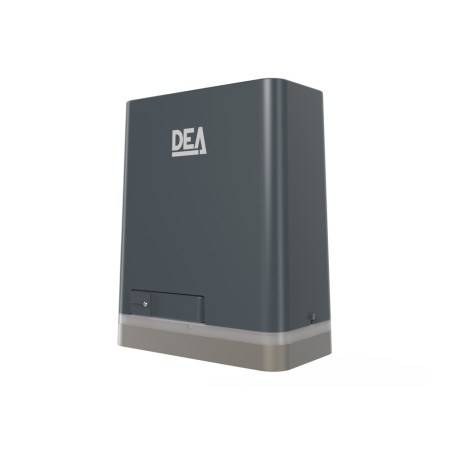

REV24/X/M, automatisme pour portail coulissant collectif et industriel
Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques.
1 400 kgPoids maximal du portail.
12 m/minVitesse nominale.
24 VAlimentation moteur.
Caractéristiques techniques
REV24/X/M24 VAlimentation moteur
250 WPuissance maximale absorbée
540 NForce de poussée maximale
1 400 kgPoids maximal du portail
8 mLongueur de vantail de référence
12 m/minVitesse
36/h à 1 000 kg · 31/h à 1 400 kgCycle de travail
300 manœuvres/24 hManœuvres maximales en 24 h
IrréversibleFonctionnement
Fins de course magnétiquesDétection de fin de course
NET24 EVO inclusePlatine de commande
Z18 (module 4 mm)Pignon standard
IP44Niveau de protection
-20 à +50 °CTempérature
< 70 dBAPression sonore
18 kgPoids emballé
Présentation du moteur DEA REV/X
Toute la puissance de REV dans une nouvelle génération plus polyvalente.
Installation type et dimensions
Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.
Produits repérés sur le schéma d’installation
1
2
3
4
5
6
7
Les points forts du moteur DEA REV24/X/M
Les caractéristiques essentielles de cette variante.
24 V jusqu’à 1 400 kg
Poussée maximale de 540 N selon la notice technique I16004 Rev. 00.
NET24 EVO intégrée
Gestion précise du mouvement, de la sensibilité et des ralentissements.
Usage intensif
36 manœuvres/h à 1 000 kg, 31 manœuvres/h à 1 400 kg et jusqu’à 300 manœuvres/24 h.
616060
- Alimentation moteur
- 24 V
- Fins de course
- Magnétiques
- Niveau de protection
- IP44
- Puissance maximale absorbée
- 250 W
- Cycle de travail
- 36/h à 1 000 kg · 31/h à 1 400 kg
- Manœuvres maximales en 24 h
- 300 manœuvres/24 h
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET24 EVO incluse
- Poids avec emballage
- 18 kg
- Pignon standard
- Z18 (module 4 mm)
- Poids maximal du portail
- 1 400 kg
- Poussée
- 540 N
- Vitesse
- 12 m/min
- Alimentation secteur
- 230 - 240 V ~ (50/60 Hz)
- Longueur de vantail de référence
- 8 m
