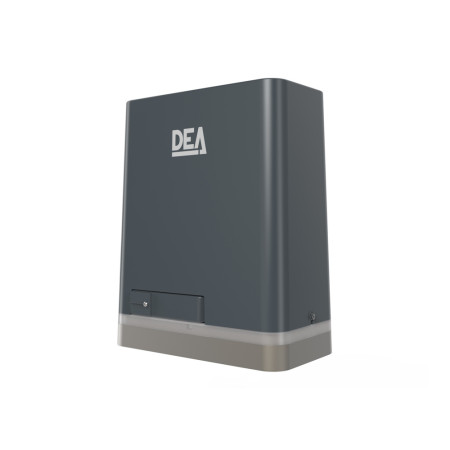

REV24/X/M BOOST - Moteur coulissant 24V - 1200kg - NET24 EVO - Irréversible
REV24/X/M BOOST - Moteur coulissant 24V - 1200kg - NET24 EVO - Irréversible - Fins de course magnétiques
Vente uniquement aux professionnels
REV24/X/M BOOST, automatisme pour portail coulissant collectif et industriel
Motorisation DEA pour portail jusqu’à 1 200 kg, avec fins de course magnétiques.
1 200 kgPoids maximal du portail.
26 m/minVitesse nominale.
24 VAlimentation moteur.
Caractéristiques techniques
REV24/X/M BOOST24 VAlimentation moteur
800 WPuissance maximale absorbée
861 NForce de poussée maximale
1 200 kgPoids maximal du portail
8 mLongueur de vantail de référence
26 m/minVitesse
22/h à 1 200 kgCycle de travail
300 manœuvres/24 hManœuvres maximales en 24 h
Irréversible · version rapide BOOSTFonctionnement
Fins de course magnétiquesDétection de fin de course
NET24 EVO inclusePlatine de commande
Z18 (module 4 mm)Pignon standard
IP44Niveau de protection
-20 à +50 °CTempérature
< 70 dBAPression sonore
18 kgPoids emballé
Présentation du moteur DEA REV/X
Toute la puissance de REV dans une nouvelle génération plus polyvalente.
Installation type et dimensions
Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.
Produits repérés sur le schéma d’installation
1
2
3
4
5
6
7
Les points forts du moteur DEA REV24/X/M BOOST
Les caractéristiques essentielles de cette variante.

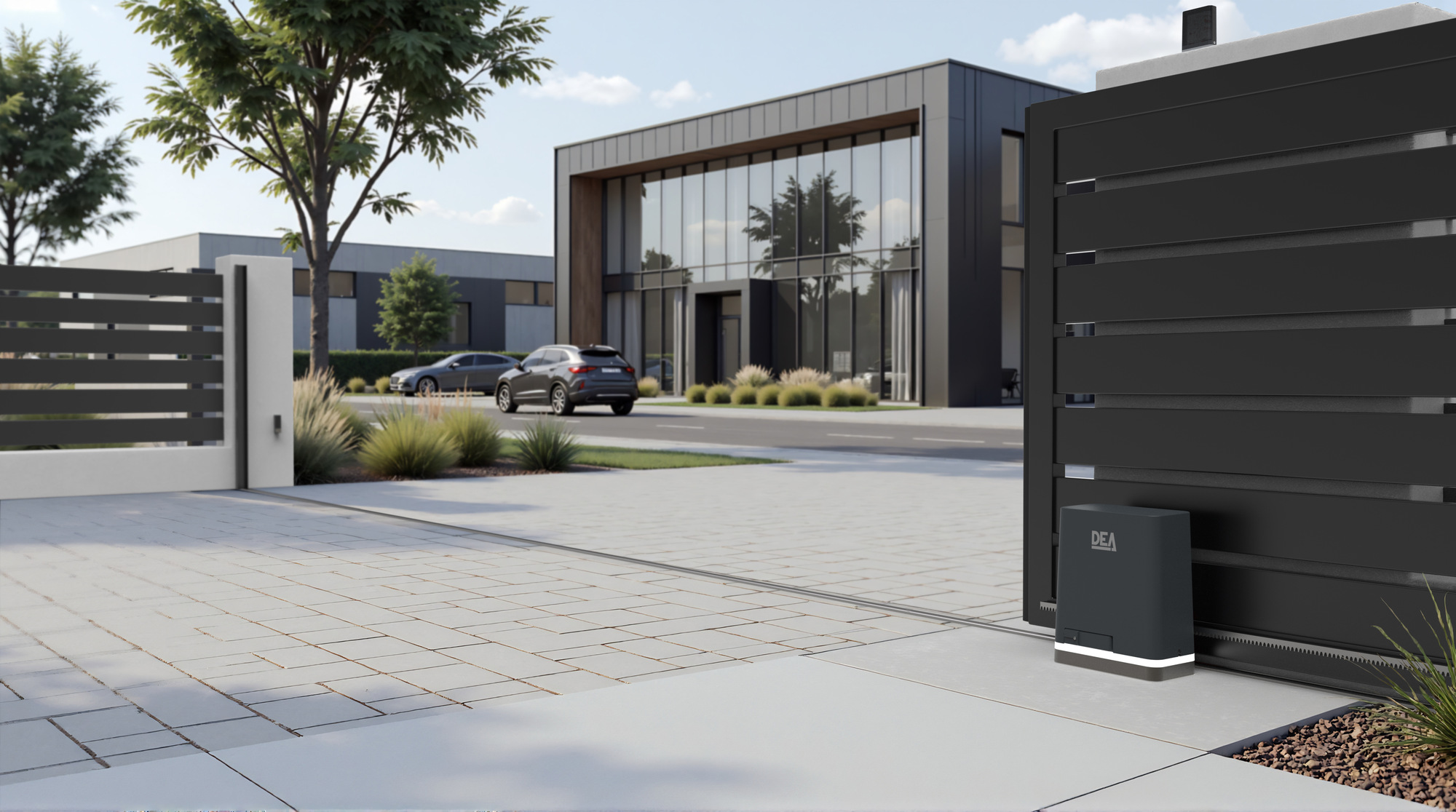

BOOST jusqu’à 26 m/min
Version rapide 24 V destinée aux accès nécessitant une ouverture particulièrement rapide.
Jusqu’à 1 200 kg
Poussée maximale de 861 N et cycle de 22 manœuvres/h à 1 200 kg.
NET24 EVO intégrée
Réglage de la vitesse jusqu’à 26 m/min, des ralentissements et des fins de course magnétiques.
616063
- Alimentation moteur
- 24 V
- Fins de course
- Magnétiques
- Niveau de protection
- IP44
- Puissance maximale absorbée
- 800 W
- Cycle de travail
- 22/h à 1 200 kg
- Manœuvres maximales en 24 h
- 300 manœuvres/24 h
- Température de fonctionnement
- -20 à +50 °C
- Pression sonore
- < 70 dBA
- Platine de commande
- NET24 EVO incluse
- Poids avec emballage
- 18 kg
- Pignon standard
- Z18 (module 4 mm)
- Poids maximal du portail
- 1 200 kg
- Poussée
- 861 N
- Vitesse
- 26 m/min
- Alimentation secteur
- 230 - 240 V ~ (50/60 Hz)
- Longueur de vantail de référence
- 8 m
