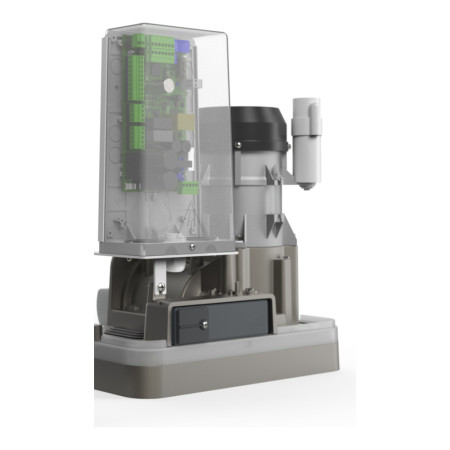

REV24/X/IB/M - Moteur coulissant 24V - 1400kg - Irréversible

REV24/X/IB/M - Moteur coulissant 24V - 1400kg - Irréversible - Fins de course magnétiques - sans capot ni platine électronique

Vente uniquement aux professionnels

Référence 616066 · DEA REV/X

REV24/X/IB/M, automatisme pour portail coulissant collectif et industriel

Motorisation DEA pour portail jusqu’à 1 400 kg, avec fins de course magnétiques et intégration dans un caisson anti-vandale IRONBOX.

1 400 kgPoids maximal du portail.
12 m/minVitesse nominale.
24 VAlimentation moteur.

Caractéristiques techniques

REV24/X/IB/M
24 VAlimentation moteur
250 WPuissance maximale absorbée
540 NForce de poussée maximale
1 400 kgPoids maximal du portail
8 mLongueur de vantail de référence
12 m/minVitesse
36/h à 1 000 kg · 31/h à 1 400 kgCycle de travail
300 manœuvres/24 hManœuvres maximales en 24 h
IrréversibleFonctionnement
Fins de course magnétiquesDétection de fin de course
Platine de commande à prévoir
NET24 EVO/C250Réf. 678312 · coffret et transformateur 250 VA
Z18 h=35 mm (module 4 mm)Pignon standard
IPX0 hors caisson IRONBOXNiveau de protection
-20 à +50 °CTempérature
< 70 dBAPression sonore
18 kgPoids emballé
VERSION IB

Configuration IRONBOX à compléter

Cette fiche concerne le motoréducteur seul. Choisissez le caisson et l’électronique adaptés à l’installation.

1
Motoréducteur REV24/X/IB/M

Livré sans capot et sans platine électronique.

2
3
Ajouter l’électronique EVO

NET24 EVO/C250 réf. 678312, avec coffret et transformateur 250 VA.

4
Protection finale

Le motoréducteur seul est IPX0. La protection de l’ensemble dépend du caisson IRONBOX choisi et de la qualité de l’installation.

Présentation du moteur DEA REV/X

Toute la puissance de REV dans une nouvelle génération plus polyvalente.

Moteur DEA REV/X version IB sans capot

Installation type et dimensions

Exemple d’équipement avec accessoires repérés et encombrement du moteur sous capot.

Schéma installation et dimensions DEA REV/X

Produits repérés sur le schéma d’installation

1REV24/X/IB/M

REV24/X/IB/M

Motoréducteur correspondant à cette fiche.

Voir la fiche produit
2113

113

Crémaillère zinguée 30 × 12 mm avec entretoises.

Voir la fiche produit
3POST60

POST60

Potelet aluminium h. 55 cm.

Voir la fiche produit
4LINE-X

LINE-X

Jeu de photocellules synchronisables en saillie.

Voir la fiche produit
5C20

C20

Barre palpeuse mécanique de sécurité, longueur 2 m.

Voir la fiche produit
6DIGIRAD/N

DIGIRAD/N

Clavier radio numérique à 4 canaux.

Voir la fiche produit
7AURA-X

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée.

Voir la fiche produit
GTX4

GTX4

Émetteur rolling code blanc 4 fonctions.

Voir la fiche produit
127

127

Panneau de signalisation en français.

Voir la fiche produit
IRONBOX/N

IRONBOX/N

Caisson anti-vandale pour la version IB.

Voir la fiche produit
IRONBOX/XS/N

IRONBOX/XS/N

Caisson anti-vandale compact pour la version IB.

Voir la fiche produit

Les points forts du moteur DEA REV24/X/IB/M

Les caractéristiques essentielles de cette variante.

Motoréducteur IB 24 V

Motoréducteur IB 24 V

REV24/X/IB/M est livré sans capot ni platine : 540 N, jusqu’à 1 400 kg et Z18 h=35 mm (module 4 mm).

Intégration dans IRONBOX

Intégration dans IRONBOX

Motoréducteur conçu pour IRONBOX/N ou IRONBOX/XS/N, avec indice IPX0 avant son intégration dans le caisson.

NET24 EVO/C250 réf. 678312 à prévoir

NET24 EVO/C250 réf. 678312 à prévoir

La platine NET24 EVO/C250 avec boîtier et transformateur 250 VA complète cette version IB.

REV24/X/IB/M : performance et évolutivité DEA24 V · 1 400 kg · 12 m/min · fins de course magnétiques.
Fiche produit PDF
616066
Alimentation moteur
24 V
Fins de course
Magnétiques
Niveau de protection
IPX0 hors caisson IRONBOX
Puissance maximale absorbée
250 W
Cycle de travail
36/h à 1 000 kg · 31/h à 1 400 kg
Manœuvres maximales en 24 h
300 manœuvres/24 h
Température de fonctionnement
-20 à +50 °C
Pression sonore
< 70 dBA
Platine de commande
NET24 EVO/C250 réf. 678312
Poids avec emballage
18 kg
Pignon standard
Z18 h=35 mm (module 4 mm)
Poids maximal du portail
1 400 kg
Poussée
540 N
Vitesse
12 m/min
Alimentation secteur
230 - 240 V ~ (50/60 Hz)
Longueur de vantail de référence
8 m
Fiche produit PDF

Notice technique REV/X - I16004 Rev. 00

Notice officielle DEA REV/X en français - installation, raccordement, mise en service et maintenance.

file_download Téléchargement (4.87MB)

Brochure commerciale REV/X - version complète

Présentation commerciale complète DEA REV/X, modèles, caractéristiques, installation type et dimensions.

file_download Téléchargement (5.19MB)

Brochure commerciale REV/X - version synthétique

Présentation commerciale synthétique DEA REV/X en français.

file_download Téléchargement (5.06MB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

100 %
Vue éclatée REV/X — 24 V et BOOST avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

13
Joint torique NBR 70 SH 67,95x2,62 TP 3268Réf. 156082
Nous contacter
101
Sachet d’accessoires came pour coulissants magnetique 150mmRéf. 430077
Nous contacter
Vue éclatée
