Une transmission haute vitesse
Le pignon à 22 dents modifie le déplacement du vantail pour une même rotation de l'arbre. Contrôlez l'adéquation de cette configuration au moteur et au portail.
chevron_left
chevron_right

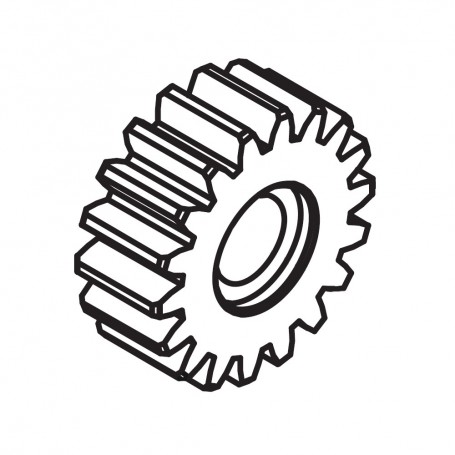

Art. PIGNONE Z22 Pignon majoréZ22 pour REV
Art. PIGNONE Z22 Pignon majoréZ=22 pour REV
Vente uniquement aux professionnels

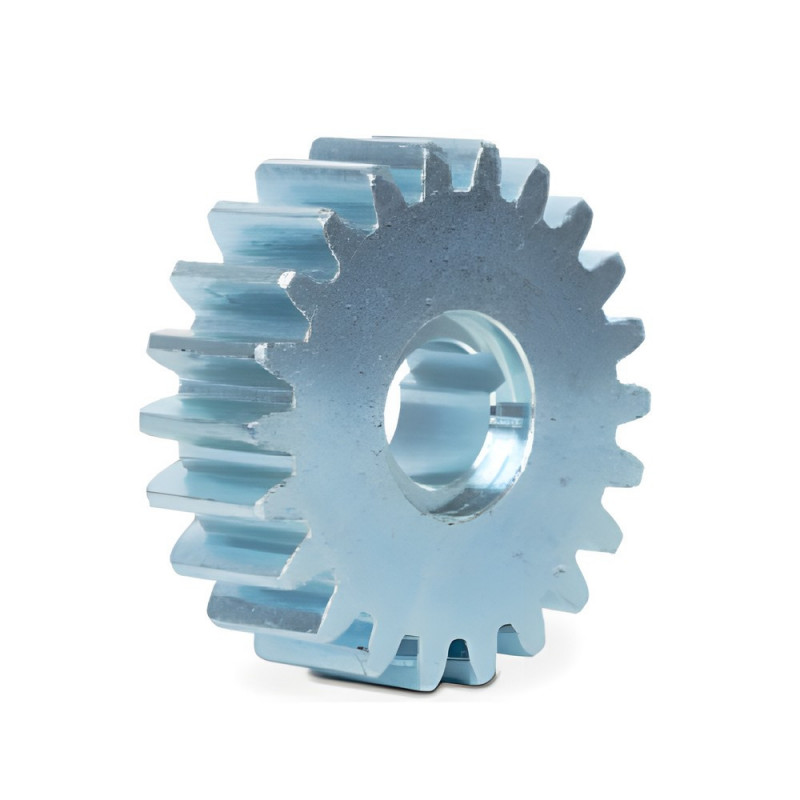

PIGNONE Z22, pignon haute vitesse pour REV220 et REV24
Le PIGNONE Z22 est un pignon module 4 à 22 dents pour REV220 et REV24. Son diamètre de 96 mm adapte la transmission à une configuration haute vitesse. Son utilisation impose une réduction de 30 % du poids maximal du vantail ; il ne doit pas être monté sur REV24/M BOOST.
4Module
22Nombre de dents
96 mmDiamètre
Caractéristiques techniques de PIGNONE Z22
Réf. 6190904Module
22Nombre de dents
96 mmDiamètre
30 mmHauteur
REV220 et REV24Compatibilité
Poids maximal du vantail réduit de 30 %Restriction de charge
REV24/M BOOSTExclusion
Préparer votre installation
Conseil techniqueRespecter la limite de chargeAvant le montage, vérifiez que le poids du portail respecte la capacité réduite de 30 %.
Reprendre les réglagesAprès remplacement, contrôlez les fins de course, le mouvement, les efforts et les dispositifs de sécurité.
Présentation de PIGNONE Z22
Pignon haute vitesse pour REV220 et REV24
Les fonctions de PIGNONE Z22
Une capacité à recalculer
Réduisez de 30 % le poids maximal admissible du vantail par rapport à la capacité du motoréducteur concerné. Vérifiez aussi la résistance au roulement et les conditions d'utilisation.
La bonne version de REV
Cette référence est destinée à REV220 et REV24, avec exclusion de REV24/M BOOST. Les nouvelles versions REV/X utilisent une référence de pignon différente.
Produits associés et compatibilités
Questions fréquentes
Peut-on l'utiliser sur REV24/M BOOST ?
Non. Ce pignon ne doit pas être utilisé avec REV24/M BOOST.
Convient-il au REV/X ?
La référence 619090 est destinée aux REV220 et REV24. Le pignon Z22 REV/X est une autre référence ; ne les intervertissez pas.
619090
- Compatibilité
- REV220 et REV24
- Hauteur
- 30 mm
- Nombre de dents
- 22
- Diamètre
- 96 mm
- Module
- 4
- Restriction de charge
- Poids maximal du vantail réduit de 30 %
- Exclusion
- REV24/M BOOST
