ANGOLO moteur portail battant 24 V | DEA

ANGOLO24NET/1 Moteur gamme angolo 24V

Name: ANGOLO24NET/1 Moteur gamme angolo 24V
Brand: DEA AQUITAINE
SKU: 626300

ANGOLO24NET/1 Moteur gamme angolo 24V Moto-reducteur electromecanique avec platine de commande art. NET24N, sans bras (articule ou a coulisse) ni plaque de fixation (1 moteur). Intensite dusage: residentiel - Dispositif anti-ecrasement - Reglage de la vitesse et du ralentissement en ouverture et en fermeture - Produit conforme a la EN12453 et EN12445.

Vente uniquement aux professionnels

Référence 626300 · DEA ANGOLO

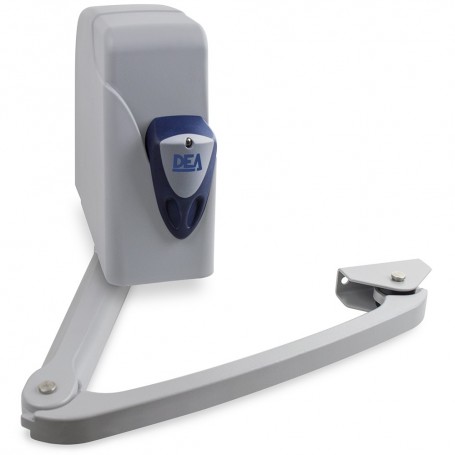

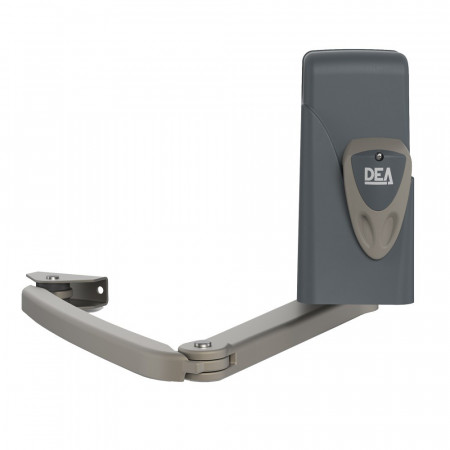

ANGOLO24NET/1, moteur compact pour portail battant

Le DEA ANGOLO24NET/1 est un motoréducteur électromécanique 24 V à encombrement réduit, conçu pour les portails battants résidentiels jusqu’à 2,3 m et 200 kg. Il accepte un bras articulé ou un bras à glissière et intègre la platine NET24N.

24 VAlimentation de la motorisation.

Jusqu’à 2,3 mAvec le bras articulé adapté.

15 sTemps d’ouverture à 90°.

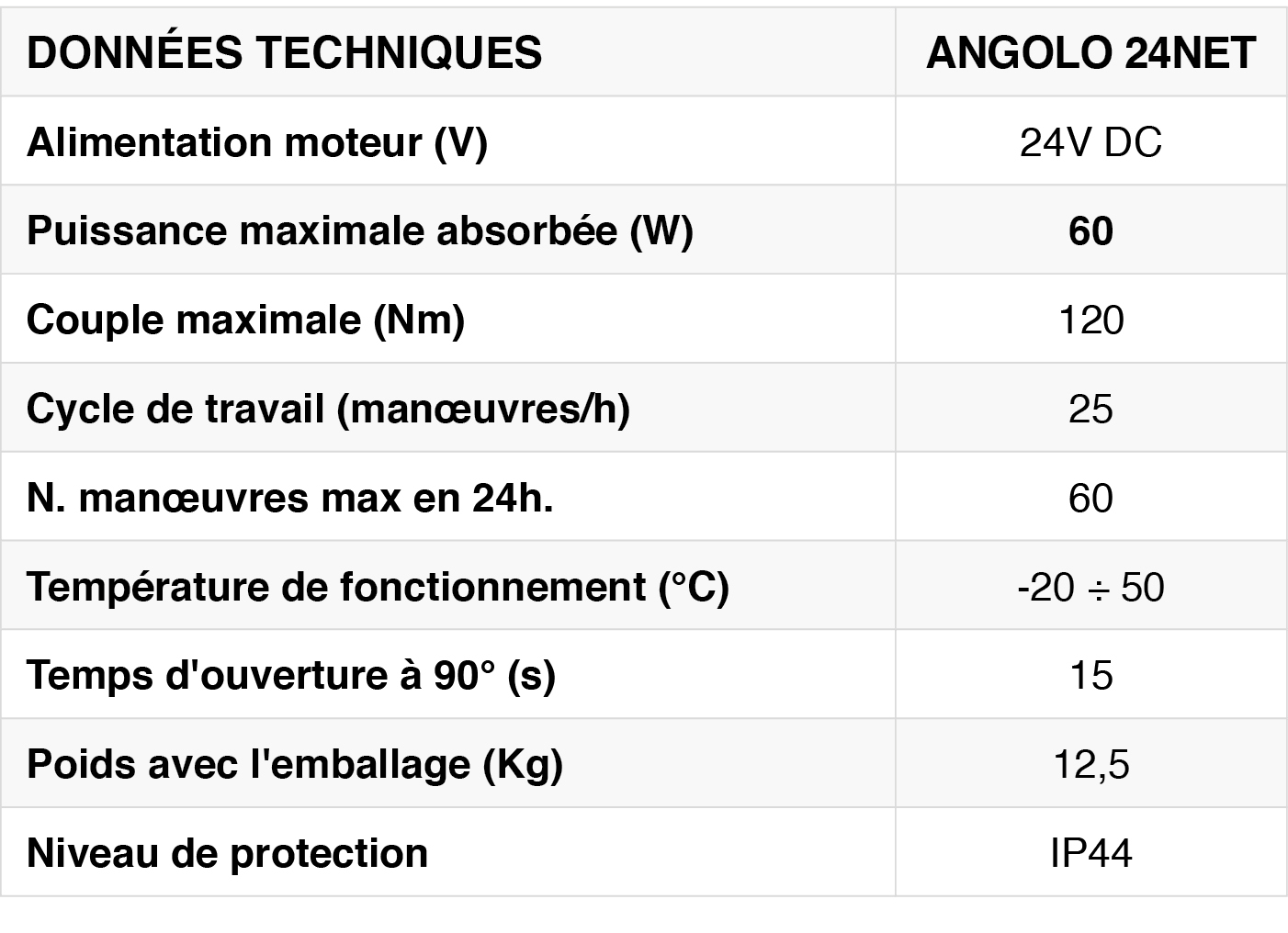

Caractéristiques techniques du ANGOLO24NET/1

COD. 626300

Moteur seulConfiguration de la référence

25 cycles/hCycle de travail

2,3 mVantail maximal avec bras articulé

1,5 mVantail maximal avec bras à glissière

Jusqu’à 200 kgPoids maximal du vantail

15 sTemps d’ouverture à 90°

120 NmCouple maximal

60 WPuissance maximale absorbée

NET24 N inclusePlatine de commande

IP44Niveau de protection

12,5 kgPoids avec emballage

60 manœuvres/24 hMaximum sur 24 heures

Informations techniques complémentaires

Spécifications détaillées

Sans encodeurContrôle de la course

120°Angle d’ouverture maximal

-20 à +50 °CTempérature de fonctionnement

< 70 dBAPression sonore

114 mmLargeur réduite du moteur

DE@NET / NETLINKCommunication et connectivité

À vérifier avant installation

Conseil technique

Bras non inclusChoisir un bras articulé GEKO/X/BA ou un bras à glissière GEKO/X/BS pour chaque moteur.

Fixation à choisirUtiliser la plaque 580V ou 580L selon l’orientation et la configuration du pilier.

Limites du vantailJusqu’à 2,3 m avec bras articulé ou 1,5 m avec bras à glissière, dans la limite de 200 kg.

Déverrouillage extérieurLe dispositif 580M s’associe au boîtier BLINDOS lorsque l’accès extérieur est nécessaire.

L’automatisme compact DEA ANGOLO

Un moteur étroit qui s’adapte aux piliers et aux espaces de manœuvre réduits.

Moteur compact DEA ANGOLO installé sur un portail battant

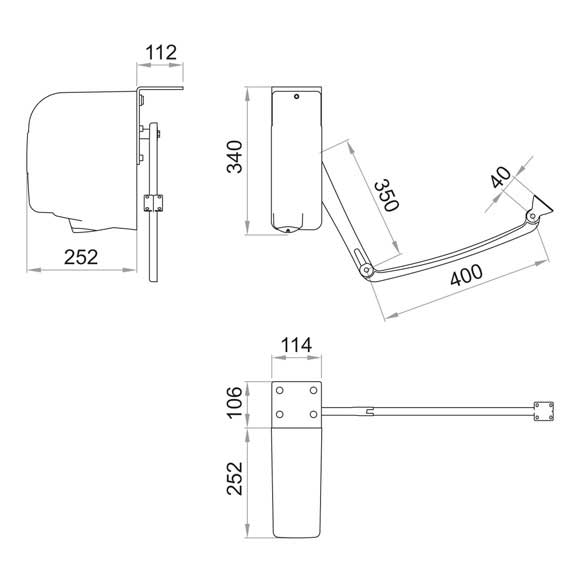

Présentation et dimensions du DEA ANGOLO

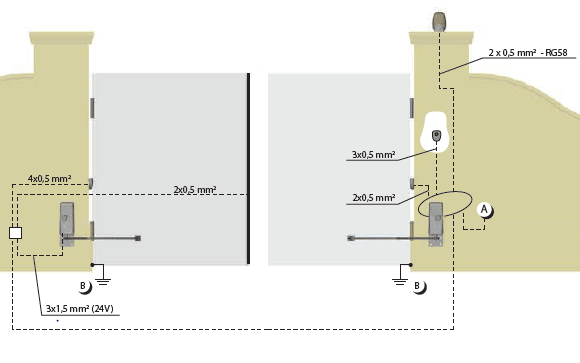

Schéma d’installation type avec accessoires repérés et dimensions du moteur à bras.

Schéma d’installation et dimensions du moteur DEA ANGOLO

Produits associés à l’installation type

ANGOLO24NET/1

Motoréducteur 24 V avec platine NET24N intégrée

Voir la fiche produit

580V

Plaque de fixation verticale pour ANGOLO

Voir la fiche produit

GEKO/X/BA

Bras articulé en aluminium

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Sélecteur à clé en aluminium anti-vandale

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne

Voir la fiche produit

GTX4

Émetteur rolling code blanc 4 fonctions

Voir la fiche produit

Bras et accessoires spécifiques ANGOLO

GEKO/X/BS

Bras à glissière avec rail en aluminium

Voir la fiche produit

580L

Plaque de fixation horizontale pour ANGOLO

Voir la fiche produit

580M

Dispositif de déverrouillage par câble

Voir la fiche produit

BLINDOS

Boîtier extérieur pour déverrouillage par câble

Voir la fiche produit

COL 515

Câble inox anti-chute pour vantail

Voir la fiche produit

Les points forts du moteur DEA ANGOLO

Une motorisation compacte, robuste et connectable pour portail battant résidentiel.

Moteur DEA ANGOLO avec bras à glissière dans un espace réduit

Bras articulé ou à glissière

Avec un peu plus de 11 cm de largeur, ANGOLO convient aux piliers étroits. Le bras à glissière reste dans son rail pendant le mouvement ; le bras articulé permet de motoriser un vantail jusqu’à 2,3 m.

Engrenages robustes du moteur DEA ANGOLO

Matériaux performants

La mécanique interne emploie des matériaux solides, notamment le fer et le bronze, sélectionnés pour résister aux intempéries et à l’usure mécanique.

Portail résidentiel motorisé par DEA ANGOLO

Sûr et fiable

La régulation de la vitesse et du ralentissement en ouverture comme en fermeture, associée au dispositif anti-écrasement et aux accessoires de sécurité, contribue à un mouvement précis et maîtrisé.

Déverrouillage manuel

En cas de coupure de courant, le portail peut être déverrouillé avec la clé fournie ou depuis l’extérieur au moyen du dispositif 580M associé au boîtier BLINDOS.

Commande DEAuser du portail ANGOLO par smartphone

Commande par smartphone

Avec les équipements compatibles, l’application DEAuser permet de commander le portail depuis un smartphone. NET-COM avec Data SIM permet également d’en consulter l’état à distance.

Compatible avec les solutions DEA

La platine intégrée communique sur le bus DE@NET et permet d’intégrer ANGOLO à l’écosystème NETLINK, notamment avec NET-COM pour les fonctions connectées compatibles.
