Installation simple
Grâce à la géométrie de la tige, l’installation du LOOK 355/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right

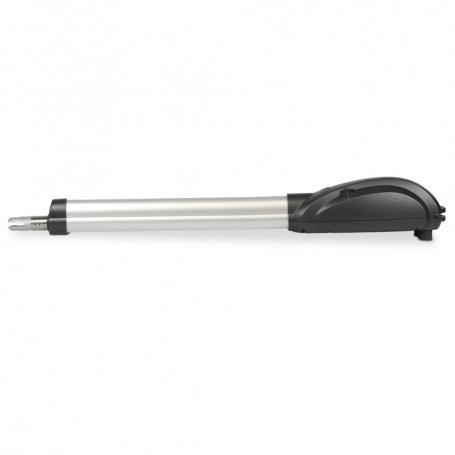

LOOK 355/SC Vérin 230V course 520mm
LOOK 355/SC Vérin 230V - Vérin électromécanique sans platine de commande ni couvre-tige, avec plaques de fixation a visser. Intensite dusage: residentiel - Course 520 mm. - Pour vantails jusqu'à 5 mt.
Vente uniquement aux professionnels
LOOK 355/SC, vérin électromécanique 230V course 520 mm pour portail battant jusqu’à 5 m
Le DEA LOOK 355/SC est un vérin électromécanique 230V pour portail battant jusqu’à 5 m par battant. Sa course 520 mm le rend adapté aux passages plus larges. Il est livré sans platine de commande et sans couvre-tige, avec les plaques de fixation réglables MLS/SFR incluses. Pour compléter l’installation, la platine conseillée est la NET230N/C.
230VMotorisation résidentielle pour portail battant.
Jusqu’à 5 m par battantAdapté aux grands vantaux et aux passages plus larges.
Course 520 mmVersion longue de la gamme LOOK, couvre-tige CS520 optionnel.
Caractéristiques techniques du LOOK 355/SC
COD. 627053230VAlimentation moteur
5 mLongueur maximale du battant
280 kgPoids max. du battant à 5 m
520 mmCourse utile du vérin
Sans encodeurVersion standard 355/SC
Jusqu’à 120°Angle d’ouverture selon configuration
300 WPuissance maximale absorbée
1650 NForce de poussée
16 mm/sVitesse maximale de tige
33 sTemps d’ouverture à 90°
NET230N/CPlatine de commande à prévoir
MLS/SFRPlaques de fixation incluses
Sans couvre-tigeCS520 disponible en option
22 cycles/hCycle de travail
10,5 kgPoids avec emballage
IP24Niveau de protection constructeur
À vérifier avant installation
Conseil techniquePlatine à prévoirLe moteur 355/SC est vendu sans platine : prévoir une armoire NET230N/C pour compléter l’installation.
Couvre-tige optionnelPour une finition plus esthétique, prévoir le couvre-tige CS520 adapté à la course 520 mm.
Électro-serrureÀ prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.
Version sans encodeurLe 355/SC est la version 230V standard sans encodeur ; pour l’encodeur, utiliser la version 355EN/SC.
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments à prévoir selon la configuration du portail et les besoins du chantier.
Installation type DEA LOOK 355/SC
1
2
3
4
5
6
Option
Les points forts du LOOK 355/SC
Une motorisation 230V robuste, course 520 mm, pensée pour les portails battants jusqu’à 5 m par battant.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement de l’intérieur à l’aide de la clé fournie, afin de manœuvrer le portail.
Couvre-tige optionnel CS520
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS520, adapté aux versions course 520 mm, pour une finition plus harmonieuse.
Version course 520 mm
Le 355/SC fait partie des versions LOOK à course 520 mm, prévues pour les portails battants jusqu’à 5 m par battant. Les versions course 320 mm sont destinées aux portails plus courts.
Adapté aux passages larges
Grâce à sa course 520 mm, le LOOK 355/SC est particulièrement adapté aux portails battants plus larges, jusqu’à 5 m par battant selon la configuration.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627053
- Volts
- 230 V
- Poids max du battant
- Jusqu'à 280 kg
- Intensité d'utilisation
- Résidentiel
- Longueur max du battant
- 5 m
- Course
- 520 mm
- Angle maximal d'ouverture
- 120°
