Installation simple
Grâce à la géométrie de la tige, l’installation du LOOK 371/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right

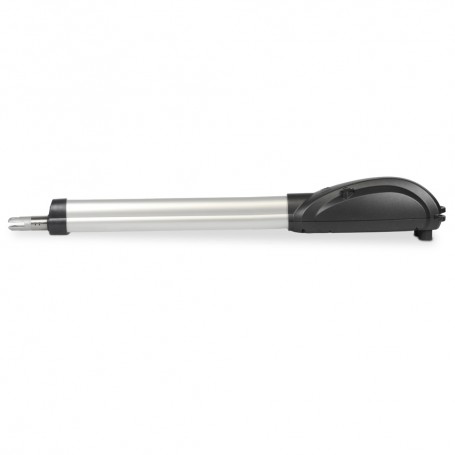

LOOK 371/SC Vérin électro-mécaniq 24V course 320mm
LOOK 371/SC Vérin électro-mécaniq 24V course 320mm Verin electromecanique sans platine de commande ni couvre-tige, avec plaques de fixation a visser. Intensite dusage: semi-intensive - Course 320 mm - Pour vantails jusqua 3 mt.
Vente uniquement aux professionnels
LOOK 371/SC, vérin électromécanique 24V course 320 mm pour portail battant jusqu’à 3 m
Le DEA LOOK 371/SC est un vérin électromécanique 24V pour portail battant jusqu’à 3 m. Sa course 320 mm convient aux installations résidentielles et semi-intensives. Il est livré sans platine de commande et sans couvre-tige, avec les plaques de fixation réglables MLS/SFR incluses. Pour compléter l’installation, la platine conseillée est la NET24N/C.
24V
Motorisation basse tension adaptée à un usage semi-intensif.
Jusqu’à 3 m
Adapté aux vantaux jusqu’à 3 m selon configuration.
Batteries optionnelles
Possibilité d’ajouter une alimentation de secours selon installation.
Caractéristiques techniques du LOOK 371/SC
COD. 62709024VAlimentation moteur
3 mLongueur maximale du vantail
400 kgPoids maximal du vantail selon limites d’utilisation
320 mmCourse utile du vérin
Jusqu’à 120°Angle maximal d’ouverture selon installation
Semi-intensifUsage adapté aux installations 24V
60 WPuissance maximale absorbée
1000 NForce de poussée
20,2 mm/sVitesse maximale de tige
15,8 sTemps d’ouverture à 90°
40 cycles/hCycle de travail
NET24N/CPlatine de commande à prévoir
MLS/SFRPlaques de fixation incluses
Sans couvre-tigeCS320 disponible en option
8,5 kgPoids catalogue du moteur
IP24Niveau de protection constructeur
À vérifier avant installation
Conseil technique
Platine à prévoir
Le moteur 371/SC est vendu sans platine : prévoir une armoire NET24N/C pour compléter l’installation.
Couvre-tige optionnel
Pour une finition plus esthétique, prévoir le couvre-tige CS320 adapté à la course 320 mm.
Batteries possibles
La motorisation 24V peut recevoir un kit batteries en option selon la configuration de l’installation.
Électro-serrure
À prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments à prévoir selon la configuration du portail et les besoins du chantier.
Installation type DEA LOOK 371/SC
1
2
3
4
5
6
Option
Les points forts du LOOK 371/SC
Une motorisation 24V semi-intensive, course 320 mm, adaptée aux portails battants jusqu’à 3 m.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement de l’intérieur à l’aide de la clé fournie, afin de manœuvrer le portail.
Couvre-tige optionnel CS320
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS320, adapté aux versions course 320 mm, pour une finition plus harmonieuse.
Version course 320 mm
Le 371/SC fait partie des versions LOOK à course 320 mm, prévues pour les portails battants jusqu’à 3 m. Les versions course 520 mm sont destinées aux portails plus grands.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627090
- Volts
- 24 V
- Poids max du battant
- Jusqu'à 400 kg
- Intensité d'utilisation
- Semi-intensive
- Longueur max du battant
- 3 m
- Course
- 320 mm
- Angle maximal d'ouverture
- 100°
- Existe en version KIT :
- Ref. 627650
