Installation simple
Grâce à la géométrie de la tige, l’installation du LOOK 373/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right

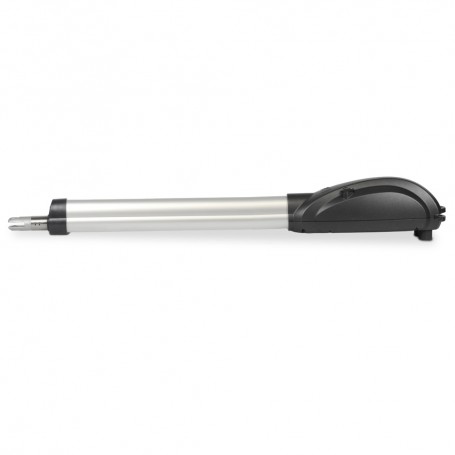

LOOK 373/SC Vérin electromécasans couvre tige course 520mm
LOOK 373/SC Vérin electroméca sans couvre tige course 520mm Verin electromecanique sans platine de commande ni couvre-tige, avec plaques de fixation a visser. Intensite dusage: semi-intensive - Course 520 mm. - Pour vantails jusqua 4.5 mt.
Vente uniquement aux professionnels
LOOK 373/SC, vérin électromécanique 24V course 520 mm pour portail battant jusqu’à 5 m
Le DEA LOOK 373/SC est un vérin électromécanique 24V pour portail battant jusqu’à 5 m. Sa course 520 mm convient aux portails battants de grande largeur. Il est livré sans platine de commande et sans couvre-tige, avec les plaques de fixation réglables MLS/SFR incluses. Pour compléter l’installation, la platine conseillée est la NET24N/C.
24VMotorisation basse tension pour portail battant.
Jusqu’à 5 mAdapté aux grands vantaux selon configuration.
Course 520 mmVersion longue de la gamme LOOK, couvre-tige CS520 optionnel.
Caractéristiques techniques du LOOK 373/SC
COD. 62712324VAlimentation moteur
5 mLongueur maximale du vantail
520 mmCourse utile du vérin
Jusqu’à 120°Angle d’ouverture selon configuration
60 WPuissance maximale absorbée
1000 NForce de poussée
20,2 mm/sVitesse maximale de tige
25,7 sTemps d’ouverture à 90°
40 cycles/hCycle de travail
NET24N/CPlatine de commande à prévoir
MLS/SFRPlaques de fixation incluses
Sans couvre-tigeCS520 disponible en option
Sans platineArmoire non incluse avec le moteur seul
9,5 kgPoids catalogue du moteur
-20 à +50 °CTempérature de fonctionnement
IP24Niveau de protection constructeur
À vérifier avant installation
Conseil techniquePlatine à prévoirLe moteur 373/SC est vendu sans platine : prévoir une armoire NET24N/C pour compléter l’installation.
Couvre-tige optionnelPour une finition plus esthétique, prévoir le couvre-tige CS520 adapté à la course 520 mm.
Version 520 mmCette référence fait partie des versions LOOK longues pour portails battants jusqu’à 5 m.
Électro-serrureÀ prévoir si le vantail dépasse 2 m, pour les modèles réversibles ou selon vent, hauteur et structure du portail.
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments à prévoir selon la configuration du portail et les besoins du chantier.
Installation type DEA LOOK 373/SC
1
2
3
4
5
6
Option
Les points forts du LOOK 373/SC
Une motorisation 24V course 520 mm, adaptée aux portails battants jusqu’à 5 m.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement de l’intérieur à l’aide de la clé fournie, afin de manœuvrer le portail.
Couvre-tige optionnel CS520
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS520, adapté aux versions course 520 mm, pour une finition plus harmonieuse.
Version course 520 mm
Le 373/SC fait partie des versions LOOK à course 520 mm. La gamme LOOK existe aussi en course 320 mm pour les portails plus courts.
Adapté aux passages larges
Grâce à sa course 520 mm, le LOOK 373/SC est adapté aux portails battants plus larges, jusqu’à 5 m selon configuration.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627123
- Volts
- 24 V
- Poids max du battant
- Jusqu'à 280 kg
- Intensité d'utilisation
- Semi-intensive
- Longueur max du battant
- 5 m
- Course
- 520 mm
- Angle maximal d'ouverture
- 120°
