Installation simple
Grâce à la géométrie de la tige, l’installation des vérins LOOK 371E/SC est facilitée : les supports d’ancrage au pilier et au portail doivent être placés à la même hauteur.
chevron_left
chevron_right
KIT LOOK 371E/NET Kit Look 24Vcourse 320mm
KIT LOOK 371E/NET Kit Look 24Vcourse 320mm
1 x platine NET24N
1 x lampe clignotante
1 x photocellules
2 x émetteurs
Vente uniquement aux professionnels
KIT 371E/NET, kit LOOK 24V course 320 mm pour portail battant jusqu’à 2 m

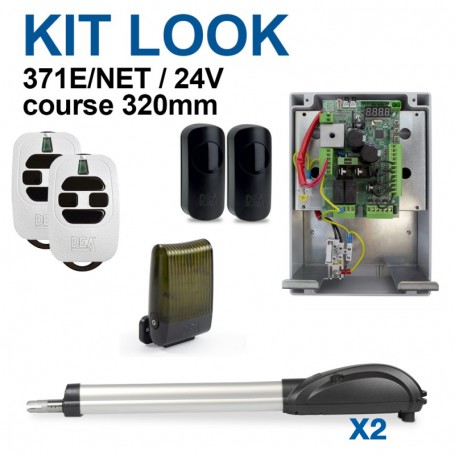

Le KIT DEA LOOK 371E/NET regroupe deux vérins 371E/SC 24V course 320 mm, une armoire de commande NET24N/C, un jeu de photocellules LINE-X, un feu clignotant AURA-X et 2 émetteurs GTX4. Il est prévu pour portail battant jusqu’à 2 m selon la configuration d’installation.
Kit complet2x 371E/SC + NET24N/C + LINE-X + AURA-X + 2x GTX4.
24VMotorisation LOOK basse tension pour portail battant.
Jusqu’à 2 mVersion course 320 mm pour vantaux de dimensions contenues.
Composition du KIT LOOK 371E/NET
COD. 6276522x 371E/SCVérins électromécaniques 24V course 320 mm
NET24N/CArmoire électronique 24V incluse
LINE-XJeu de photocellules synchronisables inclus
AURA-XFeu clignotant à LED inclus
2x GTX4Émetteurs rolling code 4 fonctions inclus
2 mLongueur maximale du vantail selon doc
320 mmCourse utile des vérins 371E/SC
20,6 kgPoids catalogue du kit
À vérifier avant installation
Conseil techniqueCouvre-tige optionnelLe kit est basé sur des vérins course 320 mm : prévoir un couvre-tige CS320 si souhaité.
Version 2 mCe kit utilise les vérins 371E/SC, prévus pour des vantaux jusqu’à 2 m.
Électro-serrureLa doc précise que la hauteur, la structure du vantail ou la présence de vent fort peuvent obliger à utiliser une serrure électrique, même pour les vantaux de moins de 2 m.
Accessoires complémentairesPILLY 60 et GT-KEY peuvent compléter l’installation type selon le chantier.
Produits inclus dans le kit
Composition officielle du KIT 371E/NET selon la doc DEA LOOK.
x2
Inclus
Inclus
Inclus
x2
Schéma d’installation type DEA LOOK
Les repères du schéma sont repris dans les produits associés ci-dessous.
Produits associés à l’installation type
Éléments complémentaires du schéma, non inclus dans le KIT 371E/NET.
4
5
Les points forts du KIT LOOK 371E/NET
Un kit 24V avec motorisation LOOK course 320 mm, pensé pour les portails battants jusqu’à 2 m.
Matériaux performants
Le moteur pour portails battants LOOK est robuste grâce à ses engrenages métalliques et à ses composants externes en aluminium et acier, conçus pour résister à l’usure mécanique et au temps.
Déverrouillage manuel
En cas de coupure de courant, le mécanisme peut être déverrouillé manuellement de l’intérieur à l’aide de la clé fournie, afin de manœuvrer le portail.
Couvre-tige optionnel CS320
La tige télescopique en acier inoxydable du LOOK peut être complétée par un couvre-tige CS320, adapté aux versions course 320 mm, pour une finition plus harmonieuse.
Version course 320 mm
Le kit 371E/NET utilise des vérins LOOK à course 320 mm, prévus pour portail battant jusqu’à 2 m selon la configuration d’installation.
Commande smartphone possible
Avec l’application DEAuser et une installation compatible NET-COM, il est possible de piloter l’automatisme depuis un smartphone et de vérifier l’état de l’installation à distance.
627652
