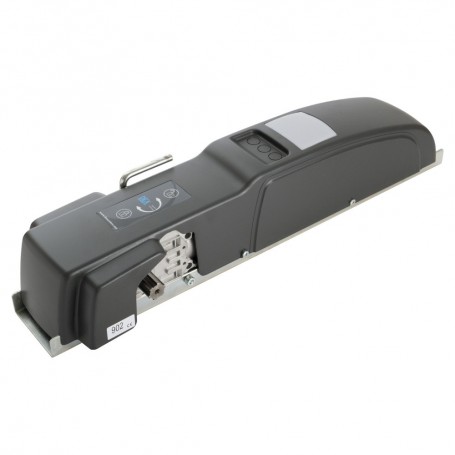

LIVI 902/EN/IP/BF: Motoréducteur 230V sans électronique, sans plaque de fixat

LIVI 902/EN/IP/BF: Motoréducteur 230V sans platine électronique, sans plaque de fixation (IP44)

Vente uniquement aux professionnels

Référence 633353 · DEA LIVI 902

LIVI 902EN/IP/BF, moteur pour porte basculante à contrepoids

Le DEA LIVI 902EN/IP/BF motorise les portes basculantes à contrepoids. Sa mécanique en acier et son encodeur magnétique assurent un mouvement précis pour les installations résidentielles et semi-intensives.

Jusqu’à 9 m²Avec un moteur.
Au-delà de 9 m²Configuration à deux moteurs.
230 V AC ±10 % (50/60 Hz)Platine électronique non incluse.

Caractéristiques techniques du LIVI 902EN/IP/BF

COD. 633353
230 V AC ±10 % (50/60 Hz)Alimentation moteur
Résidentiel et semi-intensifIntensité d’utilisation
450 WPuissance maximale absorbée
370 NmCouple maximal
20 manœuvres/hCycle de travail
220 manœuvres/24 hMaximum sur 24 heures
1,6 tr/minVitesse de rotation
Encodeur magnétique intégréContrôle du mouvement
Platine électronique non inclusePlatine de commande
IP44Niveau de protection
-20 à +40 °CTempérature de fonctionnement
< 70 dBAPression sonore
9,7 kgPoids catalogue avec emballage
675 × 166 × 142 mmDimensions du moteur

Équipements et configuration

Spécifications de la référence
Version sans électronique destinée à fonctionner avec une platine externe ou comme moteur esclave du modèle LIVI 905NET/IP Moteur 220Vporte bascul+NET230N+IP44.Rôle dans l’installation
Prédisposé pour déverrouillage par câbleDéverrouillage
Plaque de fixation non incluseFixation moteur
Non inclusBouton-poussoir câblé
8 µFCondensateur incorporé
150 °CProtection thermique du moteur

À vérifier avant installation

Conseil technique
Surface de la porteUn seul moteur jusqu’à 9 m². Au-delà de 9 m², prévoir un moteur principal et un moteur esclave compatible.
Choix des brasSi X est supérieur à 15 mm : bras droits 950 ou 950V. Si X est inférieur à 15 mm : bras courbés 951 ou 951V-DX+SX.
Platine de fixationLa plaque n’est pas incluse. Choisir 953C (675 mm), 953N (1 300 mm) ou 953NL (2 000 mm) selon la porte.
Indice de protectionLe boîtier supplémentaire protège les composants contre les infiltrations d’eau et de poussière : niveau IP44.

L’automatisme DEA LIVI 902

Une motorisation dédiée aux portes basculantes à contrepoids, disponible en 230 V et 24 V.

Porte basculante à contrepoids motorisée par DEA LIVI 902

Installation avec un moteur - jusqu’à 9 m²

Montage central avec transmission vers les deux côtés de la porte basculante.

Schéma d’installation DEA LIVI 902 avec un moteur

Installation avec deux moteurs - au-delà de 9 m²

Un moteur principal avec platine et un moteur esclave assurent une course plus régulière sur les grandes portes.

Schéma d’installation DEA LIVI 902 avec deux moteurs

Choix des bras et dimensions

Le choix du bras dépend de la cote X entre le bord de la porte et son système de guidage.

Dimensions du moteur DEA LIVI 902 et choix des bras selon la cote X

Produits associés à l’installation type

1Moteur DEA LIVI 902EN/IP/BF

LIVI 902EN/IP/BF

Motoréducteur correspondant à la fiche présentée

Voir la fiche produit
2Moteur complémentaire DEA LIVI 902

LIVI 905NET/IP/BF

Moteur complémentaire principal ou esclave selon la configuration

Voir la fiche produit
3Tubes de transmission DEA 952BL

952BL

Paire de tubes avec douille centrale pour installation avec deux moteurs

Voir la fiche produit
4Photocellules DEA LINE-X

LINE-X

Jeu de photocellules synchronisables recommandé

Voir la fiche produit
5Sélecteur DEA GT-KEY

GT-KEY

Sélecteur à clé avec prédisposition pour déverrouillage à câble

Voir la fiche produit
6Feu clignotant DEA AURA-X

AURA-X

Feu clignotant LED multi-tension recommandé

Voir la fiche produit
7Émetteur DEA GTX4

GTX4

Émetteur quatre fonctions 433 MHz

Voir la fiche produit
8Passerelle DEA NET-COM 4G

NET-COM/4G

Gestion et maintenance connectées des installations compatibles

Voir la fiche produit

Bras, plaques et déverrouillage

Bras droits DEA 950

950

Paire de bras télescopiques droits à souder - cote X supérieure à 15 mm

Voir la fiche produit
Bras droits DEA 950V

950V

Paire de bras télescopiques droits à visser - cote X supérieure à 15 mm

Voir la fiche produit
Bras courbés DEA 951

951

Paire de bras télescopiques courbés à souder - cote X inférieure à 15 mm

Voir la fiche produit
Bras courbés DEA 951V

951V-DX+SX

Paire de bras télescopiques courbés à visser - cote X inférieure à 15 mm

Voir la fiche produit
Plaque DEA 953NL

953NL

Plaque de fixation moteur de 2 000 mm

Voir la fiche produit
Plaque DEA 953N

953N

Plaque de fixation moteur de 1 300 mm

Voir la fiche produit
Plaque DEA 953C

953C

Plaque de fixation moteur de 675 mm

Voir la fiche produit
Déverrouillage DEA 960C

960C

Déverrouillage extérieur par clé Allen

Voir la fiche produit

Les points forts du moteur DEA LIVI 902

Robustesse mécanique, contrôle par encodeur et solutions adaptées aux grandes portes basculantes.

Porte basculante équipée de deux moteurs DEA LIVI 902

Deux moteurs pour les grandes portes

Au-delà de 9 m², DEA prévoit deux moteurs : un modèle principal avec platine et un moteur sans électronique utilisé comme esclave.

Protection IP44 du moteur DEA LIVI 902

Protection adaptée selon la version

Le boîtier supplémentaire protège les composants contre les infiltrations d’eau et de poussière : niveau IP44.

Engrenages métalliques du moteur DEA LIVI 902

Une mécanique robuste

Les engrenages métalliques assurent solidité, résistance à l’usure mécanique et durabilité dans le temps.

Encodeur du moteur DEA LIVI 902

Sûr et fiable

L’encodeur magnétique contrôle la course et permet à la platine de détecter un obstacle puis d’inverser le mouvement.

Déverrouillage manuel du moteur DEA LIVI 902

Manœuvre manuelle en cas de coupure

Le levier intégré permet le déverrouillage intérieur. Un accessoire à câble permet également un déverrouillage depuis l’extérieur.

Commande DEAuser du moteur LIVI 902

Commande par smartphone

Avec une platine DE@NET compatible, DEAuser commande l’automatisme à proximité et NET-COM permet d’en suivre l’état à distance.

LIVI 902EN/IP/BF : la solution DEA pour porte basculante à contrepoids230 V AC ±10 % (50/60 Hz), 370 Nm, 20 manœuvres/h et contrôle par encodeur.
Fiche produit PDF
633353
Alimentation moteur
230 V AC ±10 % (50/60 Hz)
Encodeur
Encodeur magnétique intégré
Niveau de protection
IP44
Puissance maximale absorbée
450 W
Couple maximal
370 Nm
Cycle de travail
20 manœuvres/h
Manœuvres maximales en 24 h
220 manœuvres/24 h
Température de fonctionnement
-20 à +40 °C
Pression sonore
< 70 dBA
Platine de commande
Platine électronique non incluse
Poids avec emballage
9,7 kg
Surface maximale de la porte
1 moteur jusqu’à 9 m² - 2 moteurs au-delà de 9 m²
Intensité d’utilisation
Résidentiel et semi-intensif
Protection thermique du moteur
150 °C
Dimensions
675 × 166 × 142 mm
Condensateur incorporé
8 µF
Vitesse de rotation
1,6 tr/min
Déverrouillage extérieur
Prédisposé pour déverrouillage par câble
Plaque de fixation
Plaque de fixation non incluse
Bouton-poussoir câblé
Non inclus
Fiche produit PDF

Documentation

DEA LIVI 902

file_download Téléchargement (1.94MB)

Notice technique

DEA LIVI 902

file_download Téléchargement (3.41MB)

Vue éclatée

DEA LIVI 902

file_download Téléchargement (541.73KB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

100 %
Vue éclatée LIVI 902 / 905 — 230 V avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.
