Référence 637050 · DEA LATO

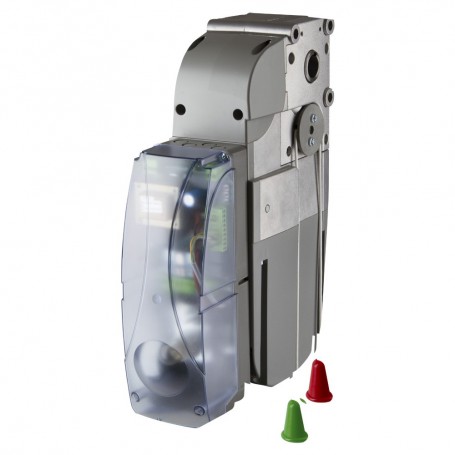

LATO220NET, moteur pour porte sectionnelle industrielle

Le DEA LATO220NET est un motoréducteur pour portes sectionnelles industrielles. Cette version monophasé délivre 62 Nm en entraînement direct et convient aux installations jusqu’à 20 m² avec une réduction 2:1 adaptée.

230 VAlimentation moteur.

62 NmCouple maximal direct.

Jusqu’à 20 m²Avec transmission 2:1 adaptée.

Caractéristiques techniques du LATO220NET

COD. 637050

230 V ±10 %Alimentation moteur - 50/60 Hz

MonophaséType d’alimentation

500 WPuissance maximale absorbée

62 NmCouple maximal direct

124 Nm à 11,2 tr/minCouple avec réduction 2:1

14 manœuvres/hCycle de travail

180 manœuvres/24 hMaximum sur 24 heures

22,4 tr/minVitesse de l’arbre en direct

Ø 25,4 mmDiamètre d’arbre standard

Oui - contrôle moteur et détection d’obstaclesContrôle de course

NET230N intégréePlatine de commande

Déverrouillage manuel intégré pour la manœuvre d’urgence.Manœuvre d’urgence

IP40Niveau de protection

14,4 kgPoids avec emballage

Informations techniques complémentaires

Spécifications détaillées

-20 à +40 °CTempérature de fonctionnement

150 °CProtection thermique du moteur

< 70 dBAPression sonore

234 × 415 mm - tête 266 × 360 mmEncombrement principal

La platine NET230N est intégrée au motoréducteur pour une installation compacte.Architecture de commande

Compatible selon la platine DE@NETConnectivité NETLINK

À vérifier avant installation

Conseil technique

Surface et transmissionEn direct : moins de 17 m². Au-delà, une réduction 2:1 adaptée permet d’atteindre 20 m² selon le tableau de sélection DEA.

Arbre et fixationMontage standard sur arbre Ø 25,4 mm. La plaque LE est incluse ; les adaptateurs et couronnes doivent correspondre à la configuration mécanique.

CommandeLa platine NET230N est intégrée au motoréducteur pour une installation compacte.

Manœuvre de secoursDéverrouillage manuel intégré pour la manœuvre d’urgence.

L’automatisme industriel DEA LATO

Une motorisation robuste pour portes sectionnelles industrielles jusqu’à 35 m² selon la version et la transmission.

Motorisation industrielle DEA LATO installée sur une porte sectionnelle

Présentation et dimensions du DEA LATO

Schéma d’installation type avec accessoires repérés et encombrement du motoréducteur.

Schéma d’installation et dimensions du moteur DEA LATO

Produits associés à l’installation type

1

Motoréducteur DEA LATO220NET

LATO220NET

Motoréducteur industriel correspondant à la référence présentée

Voir la fiche produit

3

Feu clignotant DEA AURA-X

AURA-X

Feu clignotant LED multi-tension recommandé

Voir la fiche produit

4

Photocellules DEA LINE-X

LINE-X

Jeu de photocellules synchronisables recommandé

Voir la fiche produit

Panneau DEA 127

127

Panneau de signalisation de sécurité

Voir la fiche produit

Accessoires spécifiques LATO

Plaque de fixation DEA LATO LE

LE

Plaque de fixation moteur incluse avec chaque motoréducteur LATO

Voir la fiche produit

Couronne et axe DEA LAC19

LAC19

Couronne Z19 avec axe pour installation avec réduction

Voir la fiche produit

Couronne DEA L19

L19

Couronne Z19 pour installation avec renvoi de chaîne sans réduction

Voir la fiche produit

Adaptateur DEA LBA40

LBA40

Adaptateur pour arbre de diamètre 40 mm

Voir la fiche produit

Adaptateur DEA LBA25

LBA25

Adaptateur pour arbre de diamètre 25,4 mm

Voir la fiche produit

Déverrouillage DEA LATO SF

LATO/SF

Déverrouillage à câble à utiliser avec BLINDOS

Voir la fiche produit

Boîtier DEA BLINDOS

BLINDOS

Boîtier extérieur sécurisé pour déverrouillage à câble

Voir la fiche produit

CG

Chaîne génoise de 25 m pour manœuvre d’urgence

Voir la fiche produit

Les points forts du moteur DEA LATO

Commande déportée, sécurité par encodeur et continuité de service pour les installations industrielles.

Armoire de commande séparée du moteur DEA LATO

Platine de commande installable séparément

Selon la version, la commande est intégrée ou déportée à hauteur d’homme afin de faciliter la programmation et les opérations de maintenance.

Encodeur du moteur industriel DEA LATO

Sûr et fiable dans toutes les situations

L’encodeur contrôle la course et le mouvement de la porte. La platine détecte les obstacles et peut inverser le sens de marche.

Déverrouillage extérieur DEA BLINDOS

Manœuvre manuelle en cas de coupure

Le mécanisme peut être déverrouillé manuellement avec BLINDOS. Les versions C disposent en plus d’un treuil à chaîne de secours.

Commande DEAuser depuis un smartphone

Commande par smartphone

Sur les versions compatibles DE@NET, DEAuser permet de commander l’automatisme et NET-COM avec Data SIM permet d’en consulter l’état à distance.

Maintenance connectée DEA NET-COM

Électronique intelligente

Les versions équipées d’une platine DE@NET sont compatibles NETLINK et peuvent bénéficier des outils DEACloud et DEAinstaller.

Fiche produit PDF

Alimentation moteur: 230 V ±10 % (50/60 Hz)
Encodeur: Oui - contrôle moteur et détection d’obstacles
Niveau de protection: IP40
Puissance maximale absorbée: 500 W
Couple maximal: 62 Nm
Cycle de travail: 14 manœuvres/h
Manœuvres maximales en 24 h: 180 manœuvres/24 h
Température de fonctionnement: -20 à +40 °C
Pression sonore: < 70 dBA
Platine de commande: NET230N intégrée
Poids avec emballage: 14,4 kg
Surface maximale de la porte: Jusqu’à 20 m² avec réduction 2:1
Intensité d’utilisation: Semi-intensif
Diamètre de l’arbre: Ø 25,4 mm
Commande de secours: Déverrouillage manuel
Vitesse de l’arbre: 22,4 tr/min
Protection thermique du moteur: 150 °C

Fiche produit PDF

DEA LATO

Téléchargement (460.37KB)

DEA LATO

Téléchargement (522.93KB)

Notice technique

DEA LATO

Téléchargement (4.06MB)

Choisissez un repère sur le schéma pour retrouver la pièce dans la liste. Vous pourrez ensuite ouvrir sa fiche.

Schéma

Vue éclatée LATO — 230 V et 400 V avec les repères des pièces

Zoomez pour lire les repères. Vous pouvez déplacer le schéma agrandi.

Pièces détachées

Rechercher une pièce

2

RIC _ Roulement 16007 2RS (Lent) d35 D62 h19Réf. 121019

3

RIC _ Roulement 6201 2RS (Lent) d12 D32 h10Réf. 121018

4

RIC _ Rondelle large zinguée 5x15x1,2Réf. 131412

5

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M5x12 UNI 8112Réf. 134503

9

Joint torique NBR 70 113.97x2.62 TP 3450Réf. 156033

10

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M5x15 UNI 8112Réf. 134504

11

RIC _ Circlips externe Ø35 UNI 7435-35Réf. 130507

12

RIC _ Clavette 6x6x10 UNI 6604 ARéf. 130202

13

RIC _ Bague filetée pour fins de course Ø71 M1,5 LATORéf. 331880

14

RIC _ Arbre de déverrouillage Ø15 L41Réf. 331840

15

RIC _ Plaque de fixation du stator mod. LATORéf. 310830

16

RIC _ Ecrou plat zingué M8 UNI 5589Réf. 131101

17

RIC _ Condensateur aluminium 18?F Ø40x78 faston 6.3mm avec vis M8Réf. 162028

19.1

RIC _ Stator 90x50 H80 biphasé 4 pôles 220V 50Hz LIVI 900 - LATORéf. 393042

19.2

RIC _ Stator 90x50 H80 triphasé 4 pôles 400V 50Hz LatoRéf. 393140

20

RIC _ Anneau de compensation AC 35 34.5x28x0.5 3 flotantRéf. 130805

21

RIC _ Protection moteur supérieure livi 400 (série2) mouléeRéf. 310660

22

RIC _ Groupe tige moteur LIVI 900 - LATORéf. 485061

23

RIC _ Capuchon en plastique pour condensateur Ø40Réf. 162009

24

RIC _ Aimant 2S Øe31.5 Øi16 sp.8 nr 6 pôlesRéf. 340760

25

RIC _ Groupe encodeurRéf. 470391

26

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M4x12 UNI 8112Réf. 134507

27

RIC _ Capot d'encodeur en plastique en ABS noirRéf. 320470

28

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M3x15 UNI 8112Réf. 134506

29

RIC _ Micro-interr. S16 contacts 4.8x0.5Réf. 164016

30

RIC _ Rondelle plate zinguée Ø3 UNI 6592Réf. 131500

31

RIC _ Axe de fin de course Ø10 L63 zinguéeRéf. 331890

32

RIC _ Engrenage conique en Delrin M1 Z16Réf. 321650

33

RIC _ Bloc de fixation de l'arbre de fin de courseRéf. 321540

35

RIC _ Plaquette de fixation ppur câble de terreRéf. 380680

37

RIC _ Rondelle éventail zinguée M4Réf. 131710

39

RIC _ Vis pointeau M8x10 avec extrémité cylindriqueRéf. 331870

41

RIC _ Plaque de fermeture avant mod. LATORéf. 328110

42

RIC _ Joint torique NBR 70 10.82x1.78 TP 2043Réf. 156006

43

RIC _ Joint torique NBR 70 5.28x1.78 TP 104Réf. 156001

44

RIC _ Coffret électrique pour mod. LATORéf. 321530

45

RIC _ Vis autof. tête bombée cruciforme zinguée Ø4.8x32 UNI 6954Réf. 134218

47

RIC _ Vis autof. tête bombée cruciforme zinguée Ø3.9x9.5 UNI 6954Réf. 134212

48

RIC _ Engrenage en bronze M1,5 Z12 Øe21Réf. 360590

49

RIC _ Vis pointeau à tête plate M4x4 UNI 5923Réf. 133005

50

Cloche de déverrouillage mod. LATORéf. 321520

51

Rondelle d’épaisseur 50,2x57,5x0,3Réf. 130914

52

Couvercle SX moteur mod. LATORéf. 310820

53

RIC _ Plaque support codeurRéf. 380092

54

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M3x6 UNI 8112Réf. 134514

56

RIC _ Couvercle de cloche de déverrouillage pour mod. LATORéf. 321620

57

RIC _ Vis autof. TCHC. zinguée Ø5.5x13Réf. 134105

58

RIC _ Cache pour fins de course mod. LATORéf. 328120

59

Carter de moteur mod. LATORéf. 328130

60

Vis autof. TCHC. zinguée Ø4.8x25Réf. 134100

61

RIC _ Vis autof. tête bombée cruciforme zinguée Ø4.8x16 UNI 6954Réf. 134221

62

RIC _ Couvercle de co?ret électrique pour mod. LATORéf. 321660

65

RIC _ Guide pour chaîne mod. LATORéf. 321640

67

RIC _ Lame 79x27,5 pour crochetage de treuil zingué LATORéf. 381540

68

RIC _ Ressort Øe5.5 L20 Øfil0.8 spires5 non fraiséRéf. 370050

70

RIC _ Poulie pour chaîne Ø38 H19,8Réf. 321630

71

RIC _ Axe pour poulie Ø8 L111 zincatoRéf. 331780

72

RIC _ Entretoise Øe15 Øi8,2 L8,7 zinguéeRéf. 340860

73

RIC _ Axe du treuil Ø5 L65 zinguéRéf. 331800

109

RIC _ Support pour micro-interrupteur 42,38x30x18 zinguéRéf. 381530

110

Vis fi letée triangle tête bombée cruciforme zinguée M3x25 UNI 8112Réf. 134511

112

RIC _ Support de bornier 86x26x28 zinguéRéf. 381520

113

RIC _ Domino en Nylon blanc 110° 7 pôlesRéf. 184028

114

RIC _ Domino en Nylon blanc 110° 3 pôles Øfil 2,5mmRéf. 184047

115

RIC _ Vis autof. tête bombée cruciforme zinguée Ø2.2x13 UNI 6954Réf. 134202

126

RIC _ Omega de fixation pour lampe Ø28 H35 série LATORéf. 381490

127

RIC _ Domino en Nylon blanc 110° 2 pôlesRéf. 184020

128

RIC _ Module LED V2 sans connecteur avec cable soudé L240Réf. 170023

129

RIC _ Vis filetée triangle tête bombée cruciforme zinguée M4x6 UNI 8112Réf. 134509

130

RIC _ Corde en polyester f.16 L.T. Ø3,3 L4000mmRéf. 134850

131

RIC _ Cloche grise pour câble de déverrouillageRéf. 321300

132

RIC _ Chaîne de manoeuvre nr 15 (16.2x6.2x2.4) zinguée L7000mmRéf. 125019

133

RIC _ Maillon de chaîne type DIN 766 Ø3mmRéf. 125021

134

RIC _ Câble noir 2x0.5 L430+fastonRéf. 396830

135

RIC _ Câble noir 2x0.5 L250mm con fastonRéf. 396760

136

RIC _ Câble noir 3x0.5 L250mm+fastonRéf. 396121

137

RIC _ Câble jaune/vert 1x1.5 L300mm con occhielliRéf. 396750

138

RIC _ Câble noir 3x1 L310mmRéf. 396770

139

RIC _ Câble gris 4x0.5 L385mmRéf. 396780

140

Câble marron 1x1.5 L=200mmRéf. 396310

141

Câble bleu 1x1.5 L=200mmRéf. 396320

142

RIC _ Corde en polyester f.16 L.T. Ø3,3 L9000mmRéf. 134851

143

RIC _ Cloche rouge pour câble de déverrouillageRéf. 321301

144

RIC _ Cloche verte pour câble de déverrouillageRéf. 321302

145

RIC _ Support de fixation moteur LATO 100x110 L170 zinguéRéf. 386590

146

RIC _ Sachet d'accessoires LATORéf. 430630

147

RIC _ Câble d'encodeur LATO L390mmRéf. 396730

148

RIC _ Groupe caisson réducteur LATO+bague d'étanchéité (série 2)Réf. 445201

149

RIC _ Groupe arbre d?entrainement+engrenage M2,5 Z30Réf. 460390

150

RIC _ Groupe de déverrouillage int. avec engr. bronze M2 Z25 LATORéf. 460400

151

Groupe couvercle de réducteur mod. LATO+bague d’étanchéitéRéf. 445190

152

RIC _ Groupe arbre moteur LATORéf. 450200

153

RIC _ Groupe treuil pour LATORéf. 440150

154

RIC _ Groupe arbre support de came mod. LATORéf. 460420

Vous aimerez aussi

100GP DEA | Couvercle câblé avec poussoirs

100GP Boitier pour armoire couvercle cablé avec pouss.

800C/ACC DEA | Chaîne de transmission pour LATO

Art 800C/ACC Clavette maille tirant chaîne (2mt)

800C/CZ38 DEA | Couronne pour transmission LATO

Art 800C/CZ38 Couronne 1/2 Z38

800C/F DEA | Brides de fixation de chaîne

Art 800C/F Etriers d'encrage chaine

Art 800C/TEN Tendeur de chaine

Art 800C/TEN Tendeur de chaine

CG DEA | Chaîne de manœuvre d’urgence LATO

Art. CG Chaine Genois 25 mt pour LATO

L19 DEA | Couronne pour transmission LATO

Art. L19 Clavette + couronne

DEA LAC19 : couronne 19 dents avec axe

Art. LAC19 Couronne 1/2” Z19 + Rallonge arbre

DEA LATO/SF : déverrouillage extérieur pour porte industrielle

Art. LATO/SF Dispositif de déverrouillage

DEA LBA25 : adaptateur pour arbre de porte

Art. LBA 25 Adaptateur pour arbre Diam. 25.4 Pour LATO

DEA LBA40 : adaptateur pour arbre de porte

Art. LBA 40 Adaptateur pour arbre diam.40 pour LATO

DEA LE : plaque de fixation pour porte industrielle

Art. LE Plaque de fixation pour LATO

AURA-X DEA | Feu clignotant LED 24/120/230 V

AURA-X Feu clignotant à LED, multi-tension 24AC-DC / 120AC / 230AC

DEA BLINDOS : boîte de sécurité pour déverrouillage extérieur

BLINDOS - Boite de sécurité avec prédisposition déverrouillage par câble en alu

LINE-X DEA : photocellules compactes pour portail, 20 m

LINE-X Jeu de photocellules synchronisables en saillie
