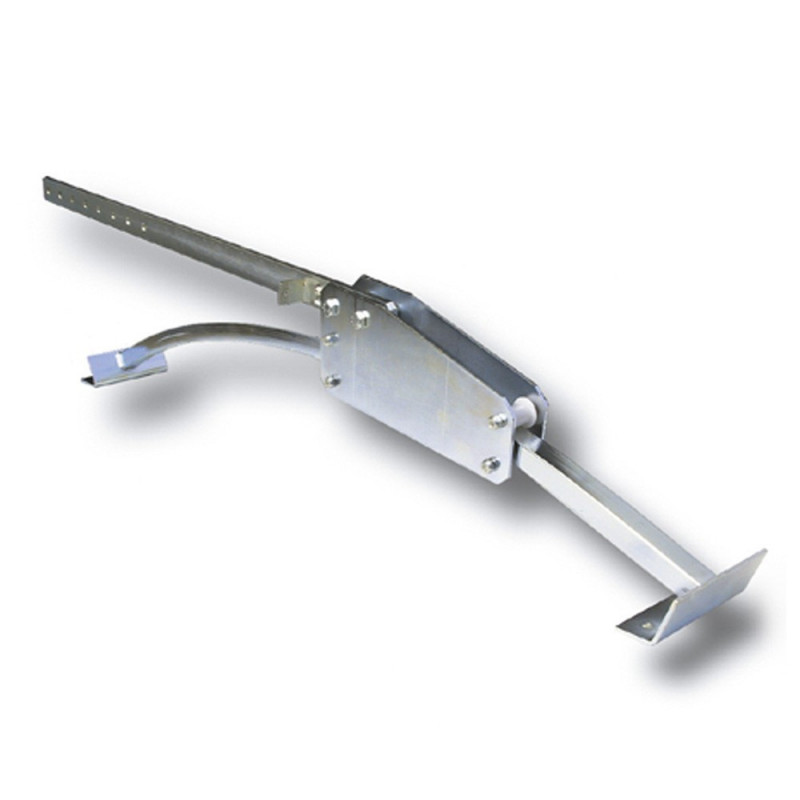

722, bras courbe pour porte à contrepoids
Adaptez la liaison entre le chariot et votre porte à contrepoids avec le bras courbe 722. Cet accessoire de nos systèmes de garage ADVANCE N et SPACE N permet de préparer une transmission correspondant à cette géométrie de porte.
Porte à contrepoidsApplication du bras
Bras courbeAdaptation de la liaison
50 mm minimumDistance au point de cisaillement
Caractéristiques techniques de 722
Réf. 639340Bras courbe articuléType
Porte à contrepoidsApplication
ADVANCE N / SPACE NMotorisations compatibles
50 mmDistance minimale au point de cisaillement
Préparer votre installation
Conseil techniquePorteVérifiez que la configuration à contrepoids demande ce bras.
AssemblageRespectez la position des parties A et B.
DégagementConservez au moins 50 mm au point de cisaillement indiqué.
Présentation de 722
Bras courbe pour porte à contrepoids
Les fonctions de 722
Positionner les éléments A et B
Fixez la partie A à l'extrémité supérieure de la porte. La partie B se fixe à la lame de l'attache de traction sur le patin, avec les vis prévues.
Respecter le dégagement de pose
Le moteur doit rester à une distance minimale de 50 mm du point de cisaillement de la porte. Contrôlez ensuite le mouvement complet et les dégagements autour du bras.
Produits associés et compatibilités
Questions fréquentes
722 convient-il aux portes sectionnelles ?
722 est présenté pour les portes à contrepoids. L'adaptateur 723 correspond aux portes sectionnelles.
Où trouver le schéma de montage ?
La notice de montage 722 est disponible dans Documents joints.
639340
- Application
- Porte à contrepoids
- Type
- Bras courbe articulé
- Motorisations compatibles
- ADVANCE N / SPACE N
- Distance minimale au point de cisaillement
- 50 mm
