ADVANCE/N/XL moteur porte de garage 1 200 N | DEA

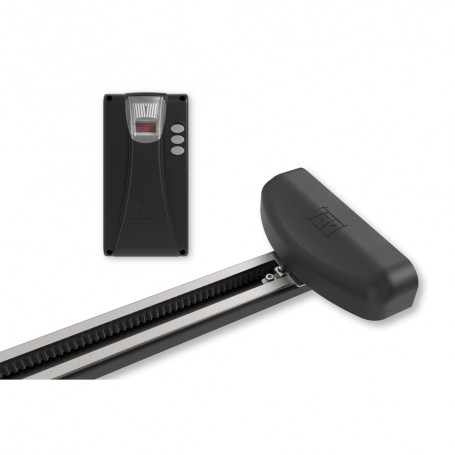

Tête motoréducteur ADVANCE/N/XL

Name: Tête motoréducteur ADVANCE/N/XL
Brand: DEA AQUITAINE
SKU: 636142

Vente uniquement aux professionnels

Référence 636142 · DEA ADVANCE/N

ADVANCE/N/XL, automatisme pour porte de garage

La tête motoréducteur DEA ADVANCE/N/XL automatise les portes sectionnelles et basculantes à ressorts à usage résidentiel jusqu’à 16 m². La commande murale NET724 EVO/C et un émetteur GTX4 sont inclus ; le rail de transmission reste à choisir séparément.

1 200 NForce maximale de traction.

Jusqu’à 16 m²Surface maximale de la porte.

16 cm/sVitesse de déplacement.

Caractéristiques techniques du ADVANCE/N/XL

COD. 636142

Tête motoréducteur seuleConfiguration de la référence

16 m²Surface maximale de la porte

1 200 NForce maximale de traction

180 WPuissance maximale absorbée

25 cycles/hCycle de travail

75 manœuvres/24 hMaximum sur 24 heures

16 cm/sVitesse de déplacement

Double canalEncodeur

NET724 EVO/C externe inclusePlatine de commande

Rail non inclusRail de transmission

IPX0Niveau de protection

6,2 kgPoids renseigné pour la référence

Informations techniques complémentaires

Spécifications détaillées

220–240 V ±10 %, 50/60 HzAlimentation secteur

24 V DCAlimentation moteur

150 VA (230/25 V)Transformateur

290 × 117 × 100 mmDimensions de la tête moteur

-20 à +50 °CTempérature de fonctionnement

< 70 dBAPression sonore

À vérifier avant installation

Conseil technique

Type et surface de porteRéservé aux portes sectionnelles ou basculantes à ressorts à usage résidentiel, dans la limite de 16 m².

Rail adapté au chantierChoisir AB16 ou AB20 selon la course utile nécessaire ; aucun rail n’est livré avec la tête seule.

Montage au linteauRespecter une hauteur disponible d’au moins 150 mm et les jeux minimaux de 5 mm indiqués sur le schéma.

Sécurité de la fermeturePrévoir les dispositifs de sécurité issus de l’analyse de risques. La butée AB/FM est obligatoire si le verrouillage électronique de position est activé.

L’automatisme DEA ADVANCE/N

Une motorisation résidentielle silencieuse pour porte sectionnelle ou basculante à ressorts.

Automatisme DEA ADVANCE N installé sur une porte de garage

Moteur à l’extrémité du rail

Schéma d’installation type, accessoires repérés et dimensions de la tête moteur.

Schéma du moteur DEA ADVANCE N installé à l’extrémité du rail

Installation du moteur sur le linteau

Configuration prévue pour les garages où la hauteur sous plafond est limitée.

Schéma du moteur DEA ADVANCE N installé au linteau

Produits associés à l’installation type

ADVANCE/N/XL

Tête motoréducteur avec commande murale NET724 EVO/C

Voir la fiche produit

AB16

Rail à courroie en 2 éléments, course utile 2 776 mm

Voir la fiche produit

AURA-X

Feu clignotant LED multi-tension avec antenne intégrée

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables en saillie

Voir la fiche produit

GTX4

Émetteur rolling code 4 fonctions inclus avec la tête moteur

Voir la fiche produit

Rails et accessoires spécifiques

AB20

Rail à courroie en 2 éléments de 2 000 mm, course utile 3 576 mm

Voir la fiche produit

AB/FM

Butée mécanique d’ouverture pour le rail

Voir la fiche produit

AB/BRACKET

Support de fixation au plafond recommandé

Voir la fiche produit

AB/EXTENSION

Extension de rail de 1 600 mm avec courroie de 9 450 mm

Voir la fiche produit

BAT/ADV

Kit batteries pour ADVANCE/N

Voir la fiche produit

721/AB

Déverrouillage à câble de 4 m compatible avec BLINDOS

Voir la fiche produit

BLINDOS

Boîtier extérieur protégé pour déverrouillage à câble

Voir la fiche produit

Les points forts du moteur DEA ADVANCE/N

Une motorisation rapide, silencieuse, précise et adaptable aux garages résidentiels.

Rail à courroie silencieux DEA ADVANCE N

Silencieux sans compromis

La courroie en caoutchouc assure un mouvement silencieux et régulier. Son renfort métallique contribue à sa solidité et à sa résistance dans le temps.

Le plafond bas n’est plus un problème

Lorsque la hauteur disponible est limitée, ADVANCE/N peut être installé au linteau, à côté de la porte, en respectant les cotes d’installation prévues.

Déverrouillage par câble

Le système est compatible avec un déverrouillage à câble et le boîtier BLINDOS afin de permettre une manœuvre manuelle protégée depuis l’extérieur.

Commande de la porte de garage avec DEAuser

Commande par smartphone

Avec les équipements compatibles, l’application DEAuser permet de commander l’automatisme. NET-COM avec Data SIM permet également d’en consulter l’état à distance.

Platine de commande externe

La commande NET724 EVO/C est séparée de la tête moteur et installée au mur. Ses boutons et sa lumière de courtoisie facilitent l’utilisation et la maintenance.
