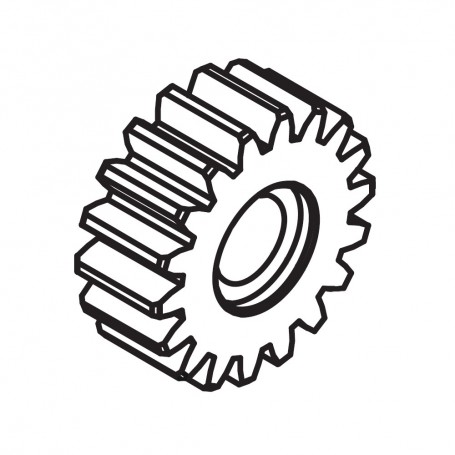

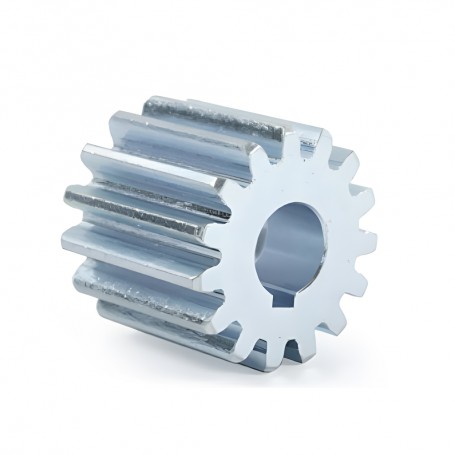

Art. PIGNONE Z15/IB Pignon M4 pour REV/RF avec Iron Box

Name: Art. PIGNONE Z15/IB Pignon M4 pour REV/RF avec Iron Box
Brand: DEA
SKU: 360674

Vente uniquement aux professionnels

Référence 360674 · DEA PIGNONE Z15/IB REV

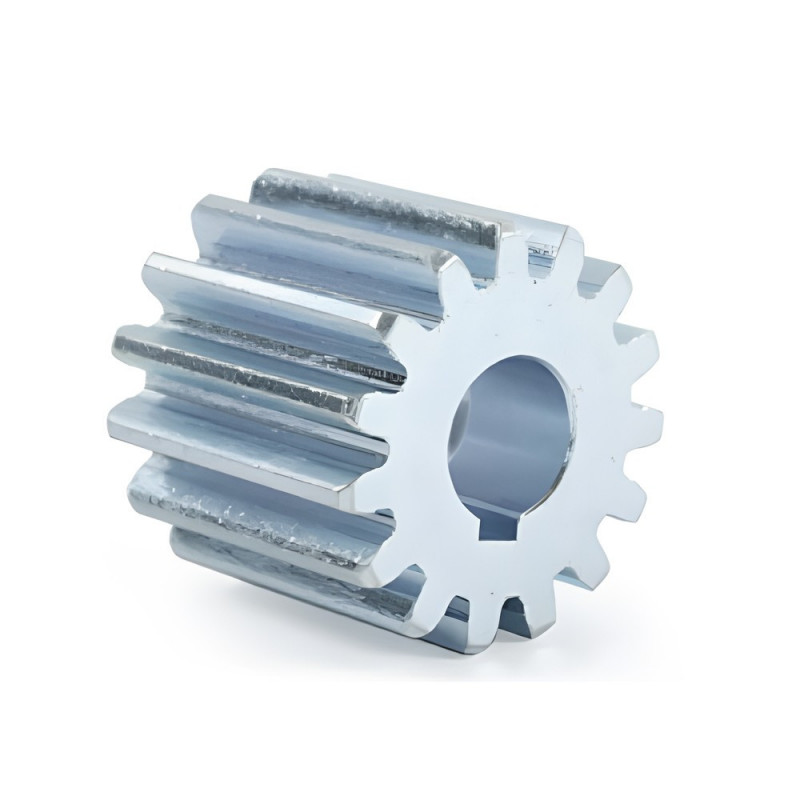

PIGNONE Z15/IB REV, pignon module 4 pour configuration IRONBOX

Ce pignon module 4 à 15 dents équipe les configurations REV/RF/IB. Sa hauteur de 60 mm répond au montage du motoréducteur dans un caisson IRONBOX avec une crémaillère compatible.

4Module

15Nombre de dents

68 mmDiamètre extérieur

Caractéristiques techniques de PIGNONE Z15/IB REV

Réf. 360674

4Module

15Nombre de dents

68 mmDiamètre extérieur

60 mmHauteur

ZinguéeFinition

REV/RF/IBCompatibilité

Préparer votre installation

Conseil technique

Identifier la versionLa référence du moteur et son suffixe sont déterminants. Les pignons REV et REV/X ne se choisissent pas uniquement d'après leur nombre de dents.

Vérifier la protectionContrôlez l'ensemble caisson, pignon et couvre-pignon avant la mise en service.

Présentation de PIGNONE Z15/IB REV

Pignon module 4 pour configuration IRONBOX

Les fonctions de PIGNONE Z15/IB REV

Une denture adaptée au moteur

La denture à 15 dents est destinée aux versions REV/RF/IB. Vérifiez la version exacte du motoréducteur pour choisir le pignon.

La hauteur pour IRONBOX

Le pignon de 60 mm permet le montage prévu pour la configuration IRONBOX. Il doit être associé à une crémaillère de même module et correctement positionnée.

Un ensemble à contrôler

Réglez le jeu entre le pignon et la crémaillère. Contrôlez également le passage du portail et le couvre-pignon 619075 lorsqu'il est nécessaire à votre configuration.
