Matériaux performants
Le moteur pour portails coulissants REV est robuste grâce à des matériaux solides, résistants aux intempéries et à l’usure mécanique, comme les engrenages en métal et la base en aluminium.
chevron_left
chevron_right

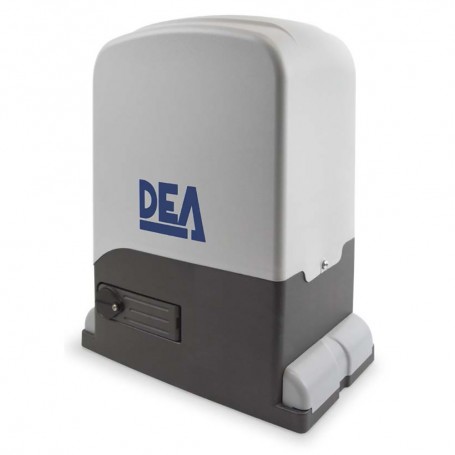

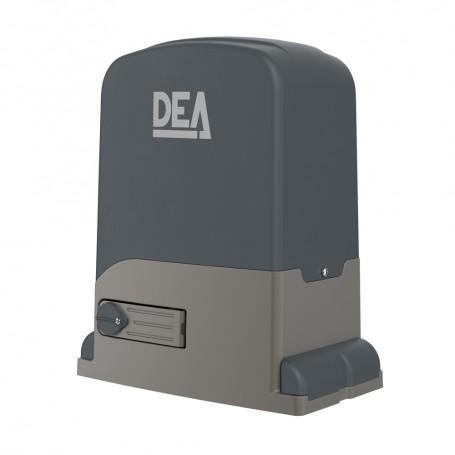

REV24/M Moteur coulissant24V-1400kg fdc magnétique
REV24/M Moteur coulissant24V-1400kg fdc magnétique Motoreducteur irreversible avec platine de commande et fins de course magnetique. Capacite jusqua 1400kg - Platine de commande NET24N - Reglage de la vitesse et du ralentissement en ouverture et en fermeture. Produit conforme a la EN12453 et EN12445.
Vente uniquement aux professionnels
REV24/M, moteur coulissant 24V irréversible pour portail jusqu’à 1400 kg
Le REV24/M est un moteur DEA pour portails coulissants collectifs et industriels. Cette version 24V avec platine NET24N est adaptée aux portails jusqu’à 1400 kg, avec fins de course magnétiques, encodeur et réglage de la vitesse et du ralentissement en ouverture comme en fermeture.
1400 kg
Adapté aux portails coulissants lourds, collectifs ou industriels.
24V · NET24N
Motorisation basse tension avec centrale de commande DEA intégrée.
Fins de course magnétiques
Lecture fiable de la position, même en conditions difficiles.
Caractéristiques techniques du REV24/M
COD. 616012
24V
Alimentation moteur
NET24N
Platine électronique intégrée
1400 kg
Poids maximal du portail
12 m/min
Vitesse de déplacement du portail
250 W
Puissance maximale absorbée
540 N
Poussée maximale
Encodeur
Contrôle du mouvement et détection d’obstacles
Magnétique
Fin de course magnétique
Irréversible
Déverrouillage manuel par clé en cas de besoin
Z18
Pignon standard
IP44
Indice de protection
18 kg
Poids indicatif avec emballage
À vérifier avant installation
Conseil technique
Crémaillère à prévoir
Choisir une crémaillère adaptée au poids et à la structure du portail, par exemple la crémaillère acier 30x12.
Sécurités obligatoires
Prévoir photocellules, barres palpeuses et signalisation selon la configuration du site.
Version 24V
Compatible avec une alimentation par batterie selon configuration, pour garder le service en cas de coupure.
Pas une version BOOST
Cette référence est le REV24/M standard : elle ne correspond pas à la version rapide REV24/M BOOST.
Exemple d’installation type DEA REV
Une motorisation coulissante robuste pour accès collectifs, industriels et sites intensifs.
Produits associés à l’installation type
1
2
3
4
5
6
7
8
+
Les points forts du moteur DEA REV24/M
Un moteur coulissant 24V précis, robuste et adapté aux portails lourds.
.jpg)
Sûr et fiable dans toutes les situations
REV est équipé d’un système de détection de la course par encodeur. La platine commande le mouvement du portail, détecte les obstacles et inverse le sens de marche si nécessaire.
Neige et verglas ? Aucun problème
Les fins de course magnétiques assurent une lecture précise des positions d’ouverture et de fermeture. Le mouvement reste calibré, même lorsque la crémaillère est exposée à la neige, au verglas ou aux conditions difficiles.
.png)
Pilotage depuis smartphone
Grâce à l’application DEAuser, il est possible de piloter le portail depuis un smartphone. Avec NET-COM et Data SIM, l’état de l’automatisme peut aussi être consulté à distance.
Déverrouillage manuel par clé
Le REV24/M est une version irréversible. En cas de coupure de courant, le portail peut être manœuvré après déverrouillage manuel avec la clé prévue.
Réglage précis du mouvement
La platine NET24N permet le réglage de la vitesse et du ralentissement en ouverture comme en fermeture, pour un mouvement plus progressif et mieux adapté au portail.
616012
- Volts
- 24 V
- Poids max du battant
- Jusqu'à 1400 kg
- Intensité d'utilisation
- Intensive
- Fins de course
- Magnétiques
- Encodeur
- Non
- Moteur réversible
- Non
