KIT STING/24NET

Name: KIT STING/24NET
Brand: DEA
SKU: 625701

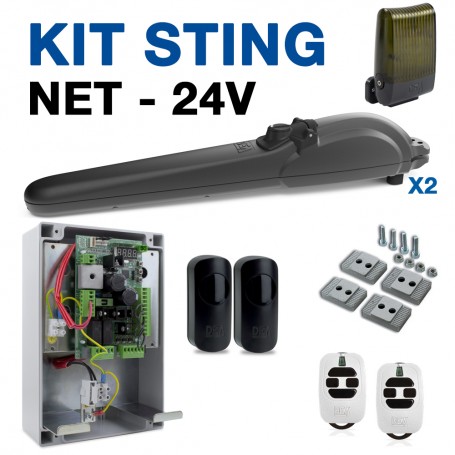

KIT STING/24NET Kit complet 24V avec fixations a visser 1 x platine NET24N/C 1 x lampe clignotante 1 x photocellules 2 x émetteurs

Vente uniquement aux professionnels

Référence 625701 · DEA STING

KIT STING/24NET, kit complet 24V pour portail battant jusqu’à 3 m

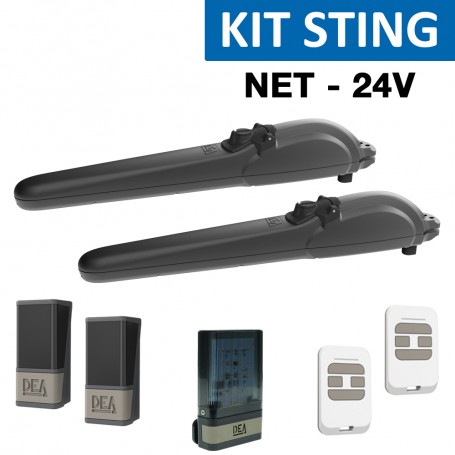

Le DEA KIT STING/24NET est une solution complète en 24V pour motoriser un portail battant résidentiel jusqu’à 3 m par vantail. Il comprend 2 moteurs STING/24, la platine NET24N/C, les photocellules LINE-X, le feu clignotant AURA-X, 2 émetteurs GTX4 et les butées mécaniques MAC/FM.

Kit complet 24VMotorisation, commande, sécurité, signalisation et émetteurs inclus.

2x STING/24Deux vérins électromécaniques 24V pour portail battant résidentiel.

Batteries optionnellesPossibilité d’ajouter une alimentation de secours selon configuration.

Caractéristiques techniques du KIT STING/24NET

COD. 625701

24VAlimentation moteur

2x STING/24Vérins électromécaniques inclus

3 mLongueur maximale par vantail

334 mmCourse utile du vérin

20,2 mm/sVitesse maximale

16,5 sTemps d’ouverture à 90°

1000 NPoussée maximale

60 WPuissance maximale absorbée

40 cycles/hCycle de travail du moteur STING/24

NET24N/CPlatine de commande incluse

23,1 kgPoids du kit avec emballage

IPX4Niveau de protection

À vérifier avant installation

Conseil technique

Kit 24V completCette référence inclut les deux moteurs, la platine, les sécurités principales, le feu clignotant, les émetteurs et les butées MAC/FM.

Repères du schémaLes numéros 1 à 6 correspondent uniquement aux repères visibles sur le schéma DEA STING.

Batteries possiblesLa motorisation 24V peut recevoir des batteries de secours optionnelles selon l’installation.

Électro-serrureÀ prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.

Schéma d’installation type DEA STING/24NET

Les repères du schéma sont repris dans les cartes produits ci-dessous.

Produits inclus dans le kit

Les éléments fournis avec la référence 625701 KIT STING/24NET.

Composition du kit DEA STING/24NET

Kit

KIT STING/24NET

Kit complet 24V pour portail battant jusqu’à 3 m

Voir la fiche produit

2x STING/24

Repère 1 du schéma — deux vérins électromécaniques 24V pour portail battant

Voir le moteur

NET24N/C

Repère 2 du schéma — armoire électronique 24V avec boîtier

Voir la platine

LINE-X

Repère 3 du schéma — jeu de photocellules synchronisables en saillie

Voir les photocellules

AURA-X

Repère 6 du schéma — feu clignotant à LED multi-tension avec antenne intégrée

Voir le feu

Inclus

2x GTX4

Deux émetteurs rolling code blancs 4 fonctions 433 MHz inclus dans le kit

Voir l’émetteur

Inclus

MAC/FM

Butées mécaniques de fin de course incluses dans le kit

Voir les butées

Produits complémentaires présents sur le schéma

Accessoires associés à l’installation type, à prévoir selon l’implantation et les besoins du chantier.

Accessoires associés à l’installation type

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Repère 5 du schéma — sélecteur à clé en saillie aluminium

Voir le produit

Les points forts du KIT STING/24NET

Une solution complète 24V pour motoriser un portail battant avec les accessoires essentiels inclus.

Kit complet et cohérent

Le KIT STING/24NET regroupe les deux moteurs STING/24, la platine NET24N/C, les photocellules, le feu clignotant, deux émetteurs et les butées mécaniques. Une base complète pour réaliser une installation propre et homogène.

Butées mécaniques incluses

Les MAC/FM sont incluses dans le kit. Elles permettent de gérer les fins de course mécaniques et de compléter l’installation sans devoir les ajouter séparément.

Deux moteurs STING/24 robustes

Les vérins STING/24 sont conçus avec des matériaux solides, résistants à l’usure mécanique et au temps. Leur corps monobloc en aluminium et acier apporte robustesse et durabilité.

Déverrouillage manuel sécurisé

En cas de panne de courant ou de défaut technique, les moteurs STING/24 peuvent être déverrouillés manuellement à l’aide de la clé métallique fournie, afin de manœuvrer le portail depuis l’intérieur de la propriété.

Compatible pilotage connecté

Avec une installation compatible NET-COM et l’application DEAuser, le portail peut être commandé depuis un smartphone. L’état de l’automatisme peut également être consulté à distance selon les accessoires installés.

Gestion 24V avec NET24N/C

La platine NET24N/C est incluse dans le kit pour piloter les moteurs STING/24. Cette configuration 24V permet aussi d’envisager une alimentation de secours avec batteries optionnelles.
