KIT TEO 700 moteur porte de garage 1000 N | DEA

KIT TEO 700 Kit capacité 100kg + chaine et guide 3,1mt

Name: KIT TEO 700 Kit capacité 100kg + chaine et guide 3,1mt
Brand: DEA AQUITAINE
SKU: 636021

KIT TEO 700 Kit capacité 100kg + chaîne et guide 3,1mt

Vente uniquement aux professionnels

Référence 636021 · DEA TEO 700

KIT TEO 700, automatisme complet pour porte de garage

Le DEA TEO 700 motorise les portes sectionnelles et basculantes à ressorts jusqu’à 9 m². Compact et puissant, il délivre une force maximale de 1 000 N pour un usage résidentiel.

1 000 NForce maximale.

Jusqu’à 9 m²Surface maximale de la porte.

Kit completRail 3,20 m et GTX2 inclus.

Caractéristiques techniques du KIT TEO 700

COD. 636021

230 V ±10 %, 50/60 HzAlimentation secteur

24 V DCAlimentation moteur

100 WPuissance maximale absorbée

1 000 NPoussée maximale

15 cycles/hCycle de travail

35 manœuvres/24 hMaximum sur 24 heures

9 m/min · 15 cm/sVitesse de déplacement

Encodeur absoluContrôle de la course

IP30Niveau de protection

-20 à +50 °CTempérature de fonctionnement

< 70 dBAPression sonore

13,1 kgPoids catalogue du kit

Rail acier à chaîne 3 200 mmTransmission incluse

GTX2 inclusÉmetteur 2 fonctions 433 MHz

433,92 MHzRécepteur radio intégré

20 émetteursCapacité maximale mémorisable

LED intégréeLumière de courtoisie

Non compatible NETLINKCompatibilité électronique

À vérifier avant installation

Conseil technique

Type de portePour porte sectionnelle ou basculante à ressorts, équilibrée et adaptée à un usage résidentiel.

Surface maximaleLa porte ne doit pas dépasser 9 m², sous réserve de sa géométrie, de son équilibrage et des conditions d’installation.

Course du railLe kit comprend un rail de 3 200 mm. TEO EXTENSION ajoute 1 000 mm de rail et de chaîne si nécessaire.

SécuritéPrévoir les photocellules et protections définies par l’analyse de risques de l’installation.

L’automatisme DEA TEO 700

Un format compact avec centrale, récepteur radio et éclairage de courtoisie intégrés.

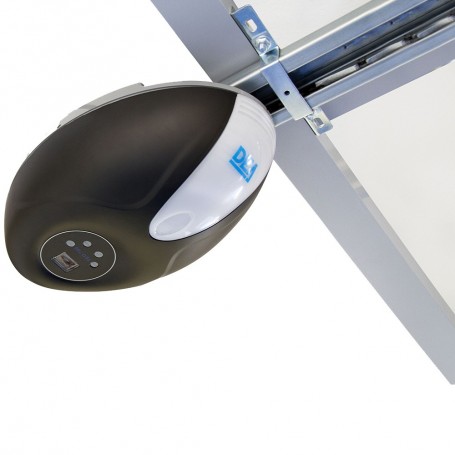

Moteur DEA TEO 700 installé sur une porte de garage

Installation type et dimensions du TEO 700

Repérage des éléments de l’installation et dimensions du kit avec son rail de 3 200 mm.

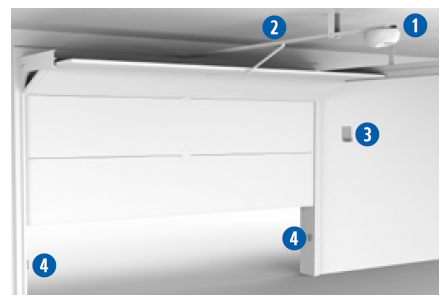

Exemple d’installation type du DEA TEO 700

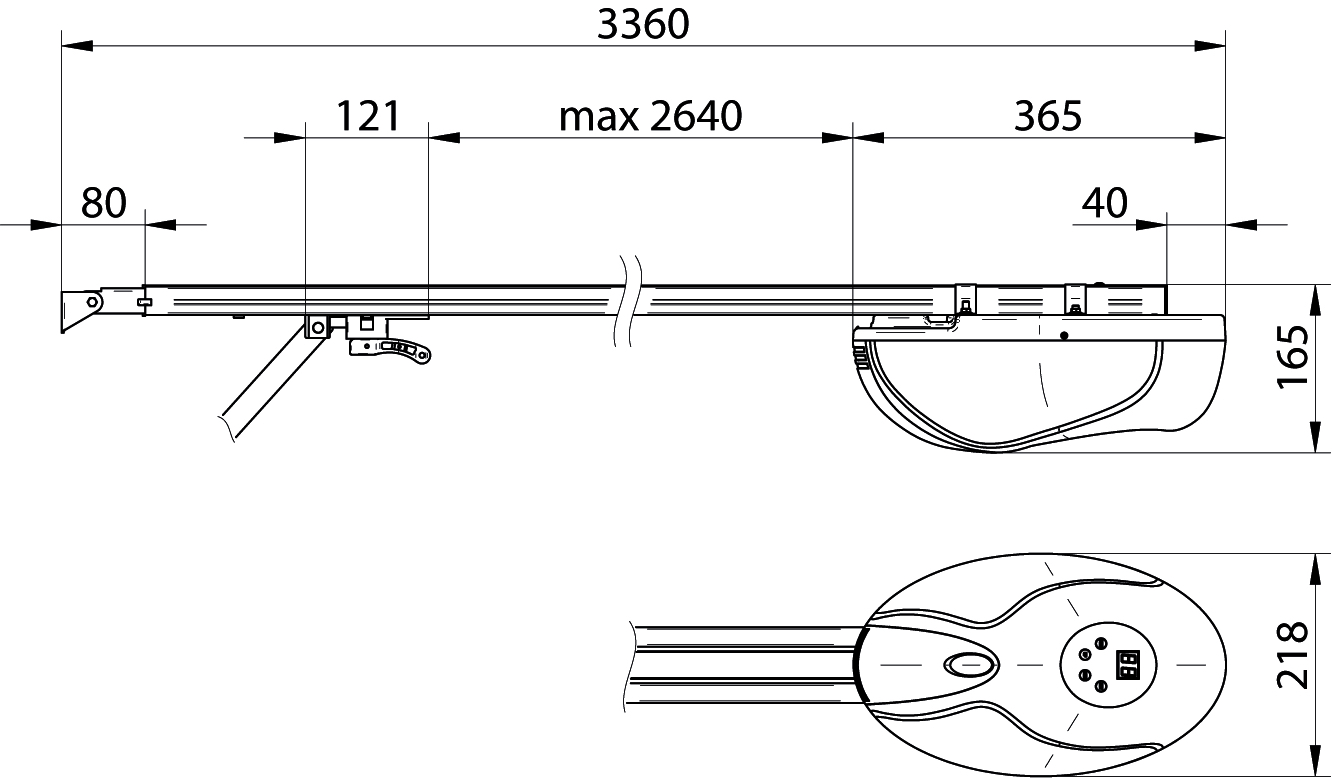

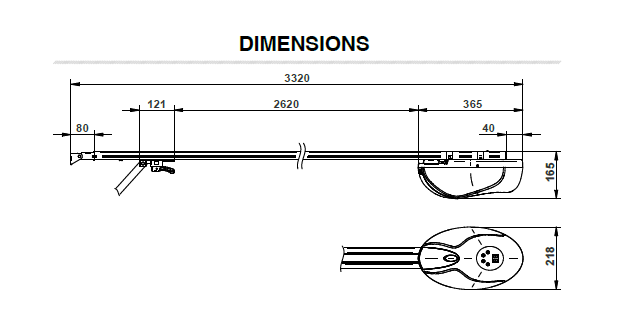

Dimensions du moteur et du rail DEA TEO 700

Composition et installation type

KIT TEO 700

Motoréducteur 24 V, centrale intégrée, rail à chaîne de 3 200 mm et GTX2 inclus.

Voir la fiche produit

Rail en acier à chaîne

Rail de 3 200 mm inclus dans le kit, conçu pour une transmission robuste et durable.

Inclus dans le kit

AURA-X

Feu clignotant LED multi-tension recommandé, non inclus.

Voir la fiche produit

LINE-X

Jeu de photocellules synchronisables recommandé, non inclus.

Voir la fiche produit

GTX2

1 émetteur rolling code blanc, 2 fonctions, 433 MHz, inclus dans le kit.

Voir la fiche produit

Accessoires spécifiques

TEO EXTENSION

Rallonge de rail et de chaîne de 1 000 mm dédiée au TEO 700.

Voir la fiche produit

761C

Dispositif de déverrouillage extérieur par câble avec serrure et couvre-trou.

Voir la fiche produit

Les points forts du moteur DEA TEO 700

Une motorisation compacte, simple à programmer et sécurisée par encodeur absolu.

Facile à installer

Les boutons et l’écran sont accessibles depuis le couvercle : la programmation s’effectue sans démonter le motoréducteur.

Sûr et fiable

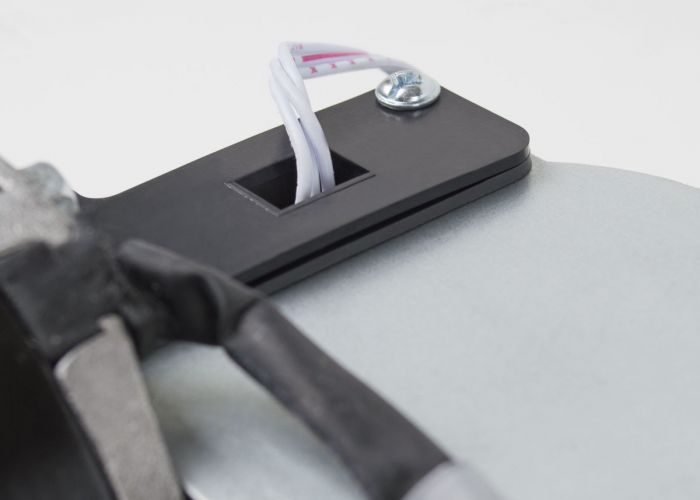

L’encodeur absolu contrôle la course. La centrale surveille le mouvement, détecte les obstacles et inverse la marche si nécessaire.

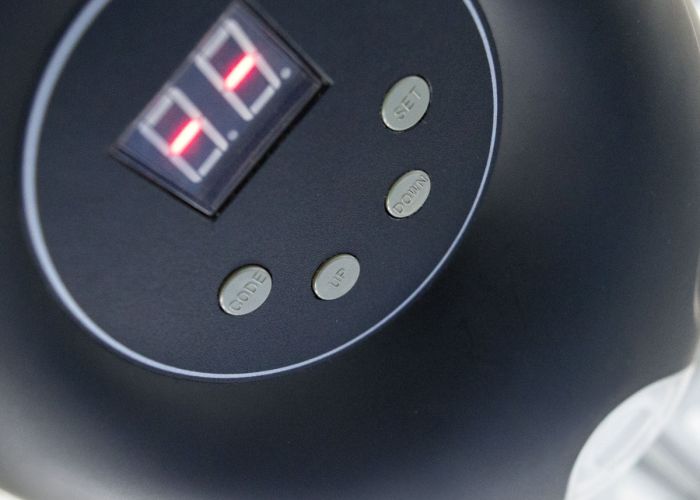

Commande et éclairage intégrés du DEA TEO 700

Design et fonctionnalité

La centrale, le récepteur 433 MHz et l’éclairage de courtoisie à LED sont intégrés dans un ensemble compact.

Alimentation moteur: 24 V DC
Intensité d'utilisation: Résidentiel
Encodeur: Encodeur absolu
Niveau de protection: IP30
Puissance maximale absorbée: 100 W
Force de poussée maximale: 1 000 N
Cycle de travail: 15 cycles/h
Manœuvres maximales en 24 h: 35 manœuvres/24 h
Vitesse de déplacement: 15 cm/s
Température de fonctionnement: -20 à +50 °C
Pression sonore: < 70 dBA
Platine de commande: Centrale intégrée avec récepteur 433 MHz
Poids avec emballage: 13,1 kg
Surface maximale de la porte: 9 m²
Rail de transmission: Rail acier à chaîne 3 200 mm inclus
Compatibilité: Non compatible NETLINK

Documentation

DEA TEO 700

Téléchargement (2.38MB)

Notice technique

DEA TEO700

Téléchargement (2.69MB)
