KIT STING/24NET-BOOST

Name: KIT STING/24NET-BOOST
Brand: DEA
SKU: 625704

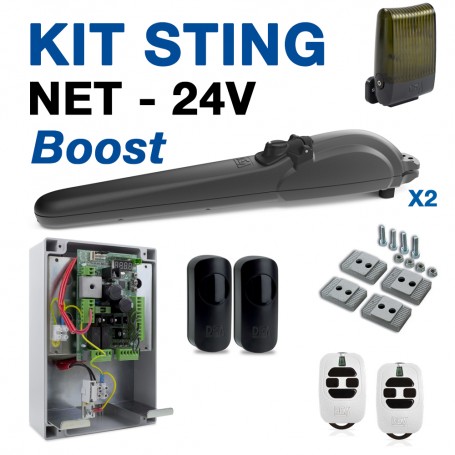

KIT STING/24NET-BOOST Kit complet 24V avec fixations a visser 1 x platine NET24N/C 1 x lampe clignotante 1 x photocellules 2 x émetteurs

Vente uniquement aux professionnels

Référence 625704 · DEA STING

KIT STING/24NET-BOOST, kit complet 24V rapide pour portail battant jusqu’à 3 m

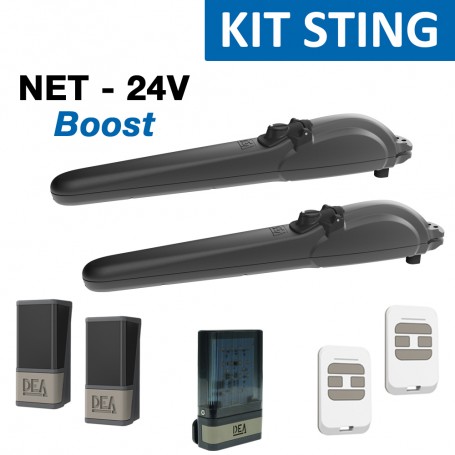

Le DEA KIT STING/24NET-BOOST est une solution complète en 24V rapide pour motoriser un portail battant résidentiel jusqu’à 3 m par vantail. Il comprend 2 moteurs STING/24-BOOST, la platine NET24N/C, les photocellules LINE-X, le feu clignotant AURA-X, 2 émetteurs GTX4 et les butées mécaniques MAC/FM.

Ouverture rapide Temps indicatif d’ouverture à 90° en 9 secondes.

2x STING/24-BOOST Deux vérins électromécaniques 24V rapides pour portail battant résidentiel.

Batteries optionnelles Possibilité d’ajouter une alimentation de secours selon configuration.

Caractéristiques techniques du KIT STING/24NET-BOOST

COD. 625704

24VAlimentation moteur

2x STING/24-BOOSTVérins électromécaniques inclus

3 mLongueur maximale par vantail

334 mmCourse utile du vérin

37 mm/sVitesse maximale

9 sTemps d’ouverture à 90°

1000 NPoussée maximale

85 WPuissance maximale absorbée

40 cycles/hCycle de travail du moteur STING/24-BOOST

NET24N/CPlatine de commande incluse

23 kgPoids du kit avec emballage

IPX4Niveau de protection

Version BOOSTMotorisation 24V rapide

MLS/SFRPlaques de fixation réglables incluses

MAC/FMButées mécaniques incluses dans le kit

Secours possibleBatteries optionnelles sur installation 24V

À vérifier avant installation

Conseil technique

Kit 24V rapideCette référence inclut deux moteurs STING/24-BOOST, la platine, les sécurités principales, le feu clignotant, les émetteurs et les butées MAC/FM.

Repères du schémaLes numéros 1 à 6 correspondent uniquement aux repères visibles sur le schéma DEA STING.

Batteries possiblesLa motorisation 24V peut recevoir des batteries de secours optionnelles selon l’installation.

Électro-serrureÀ prévoir si le vantail dépasse 2 m, en cas de vent fort ou selon la structure du portail.

Schéma d’installation type DEA STING/24NET-BOOST

Les repères du schéma sont repris dans les cartes produits ci-dessous.

Produits inclus dans le kit

Les éléments fournis avec la référence 625704 KIT STING/24NET-BOOST.

Composition du kit DEA STING/24NET-BOOST

Kit

KIT STING/24NET-BOOST

Kit complet 24V rapide pour portail battant jusqu’à 3 m

Voir la fiche produit

STING/24-BOOST vérin électromécanique 24V rapide

2x STING/24-BOOST

Repère 1 du schéma — deux vérins électromécaniques 24V rapides pour portail battant

Voir le moteur

NET24N/C

Repère 2 du schéma — armoire électronique 24V avec boîtier

Voir la platine

LINE-X

Repère 3 du schéma — jeu de photocellules synchronisables en saillie

Voir les photocellules

AURA-X

Repère 6 du schéma — feu clignotant à LED multi-tension avec antenne intégrée

Voir le feu

Inclus

2x GTX4

Deux émetteurs rolling code blancs 4 fonctions 433 MHz inclus dans le kit

Voir l’émetteur

Inclus

MAC/FM

Butées mécaniques de fin de course incluses dans le kit

Voir les butées

Produits complémentaires présents sur le schéma

Accessoires associés à l’installation type, à prévoir selon l’implantation et les besoins du chantier.

Accessoires associés à l’installation type

POST60

Potelet h.55 cm en aluminium avec couvercle

Voir la fiche produit

GT-KEY

Repère 5 du schéma — sélecteur à clé en saillie aluminium

Voir le produit

Les points forts du KIT STING/24NET-BOOST

Une solution complète 24V rapide pour motoriser un portail battant avec les accessoires essentiels inclus.

Ouverture rapide en 9 secondes

Le KIT STING/24NET-BOOST comprend deux moteurs STING/24-BOOST conçus pour une ouverture rapide, avec un temps indicatif de 9 secondes à 90°.

Kit complet et cohérent

Le kit regroupe les deux moteurs, la platine NET24N/C, les photocellules, le feu clignotant, deux émetteurs et les butées mécaniques. Une base complète pour une installation propre et homogène.

Deux moteurs STING/24-BOOST robustes

Les vérins STING/24-BOOST sont conçus avec des matériaux solides, résistants à l’usure mécanique et au temps. Leur corps monobloc en aluminium et acier apporte robustesse et durabilité.

Déverrouillage manuel sécurisé

En cas de panne de courant ou de défaut technique, les moteurs STING/24-BOOST peuvent être déverrouillés manuellement à l’aide de la clé métallique fournie.

Compatible pilotage connecté

Avec une installation compatible NET-COM et l’application DEAuser, le portail peut être commandé depuis un smartphone. L’état de l’automatisme peut également être consulté à distance selon les accessoires installés.

Gestion 24V avec NET24N/C

La platine NET24N/C est incluse dans le kit pour piloter les moteurs STING/24-BOOST. Cette configuration 24V permet aussi d’envisager une alimentation de secours avec batteries optionnelles.
