Intégrer la lumière au boîtier
La bande se positionne dans les emplacements du caisson, contre les diffuseurs. Un contact régulier avec les surfaces de diffusion aide à obtenir une luminosité uniforme vue de l'extérieur.
chevron_left
chevron_right
LED/B - Bande LED pour barrière PASS/N - STOP/N - TRAFIK
LED/B - Bande LED pour barrière PASS/N - STOP/N - TRAFIK
Vente uniquement aux professionnels

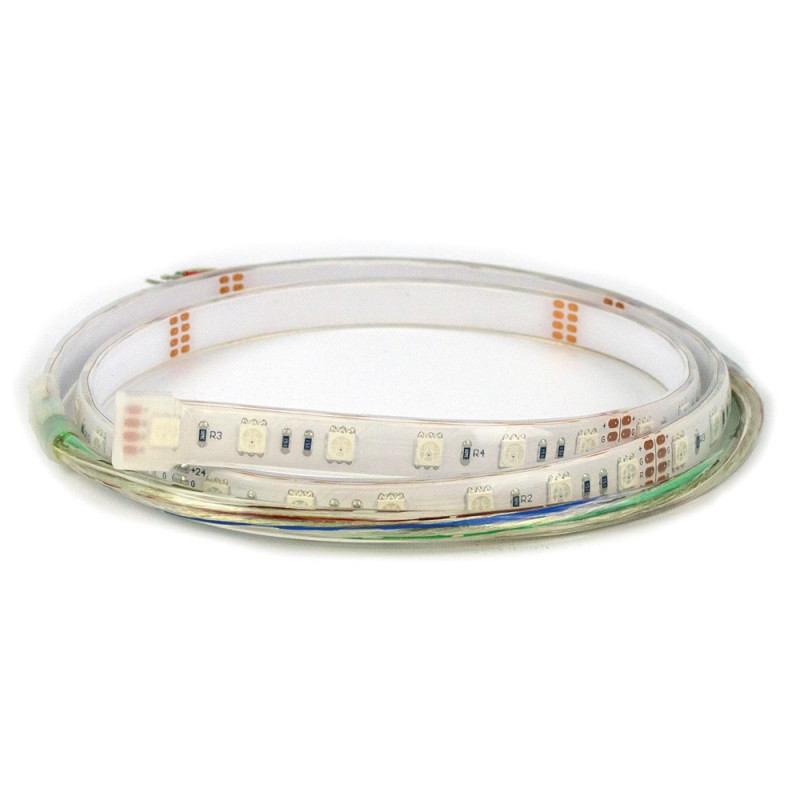

LED/B, bande LED pour caisson de barrière PASS/N, STOP/N et TRAFIK/N
LED/B intègre la signalisation lumineuse au caisson de nos barrières PASS/N, STOP/N et TRAFIK/N. La bande se place derrière les diffuseurs du boîtier pour apporter un repère visible à l'accès. Les couleurs et leur fonctionnement se préparent avec le raccordement et la configuration de la centrale.
Caisson éclairéSignalisation intégrée
3 couleursRouge, vert et bleu
PASS / STOP / TRAFIKVersions /N compatibles
Caractéristiques techniques de LED/B
Réf. 649290PASS/N, STOP/N et TRAFIK/NCompatibilité
Dessus du caisson, derrière les diffuseursEmplacement
24 V DC, selon configuration de la barrièreAlimentation
Rouge, vert et bleuCouleurs disponibles
550 mACourant maximal (trois couleurs)
Selon raccordement et configuration de la centraleCommande
Préparer votre installation
Conseil techniqueModèle de barrièreIdentifier PASS/N, STOP/N ou TRAFIK/N et la version de sa centrale.
Position de la bandeRespecter le passage des câbles et les appuis contre les diffuseurs.
Courant disponibleVérifier le courant total et le besoin d'une alimentation supplémentaire.
Présentation de LED/B
Bande LED pour caisson de barrière PASS/N, STOP/N et TRAFIK/N
Les fonctions de LED/B
Adapter les couleurs au fonctionnement
Les conducteurs permettent de commander les couleurs prévues. Le raccordement et les paramètres de la centrale déterminent l'indication lumineuse pendant le mouvement et dans les positions d'arrêt.
Dimensionner l'alimentation
La consommation dépend du nombre de couleurs alimentées simultanément. La version de la barrière et le fonctionnement permanent ou pendant le mouvement déterminent le besoin d'une alimentation supplémentaire.
Produits associés et compatibilités
Questions fréquentes
LED/B se place-t-il sur la lisse ?
LED/B est destiné au caisson de la barrière. Pour la signalisation de la lisse, choisissez STRIP-LED compatible avec l'installation.
Une alimentation supplémentaire est-elle nécessaire ?
Cela dépend de la barrière, de sa tension et du fonctionnement choisi. Le guide d'alimentation joint complète les schémas de la notice.
649290
- Compatibilité
- PASS/N, STOP/N et TRAFIK/N
- Alimentation
- 24 V DC, selon configuration de la barrière
- Emplacement
- Dessus du caisson, derrière les diffuseurs
- Couleurs disponibles
- Rouge, vert et bleu
- Courant maximal (trois couleurs)
- 550 mA
- Commande
- Selon raccordement et configuration de la centrale
