ROCK/CABLE/EL

Name: ROCK/CABLE/EL
Brand: DEA
SKU: 651002

Vente uniquement aux professionnels

Référence 651002 · DEA ROCK/CABLE/EL

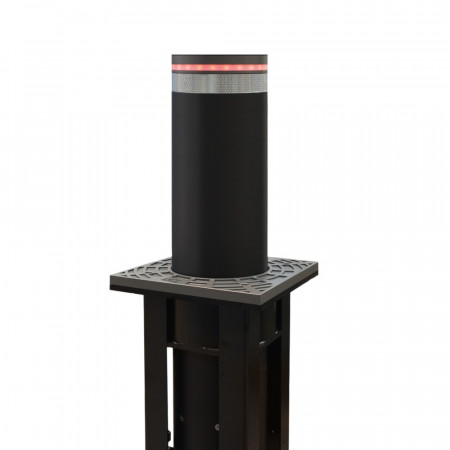

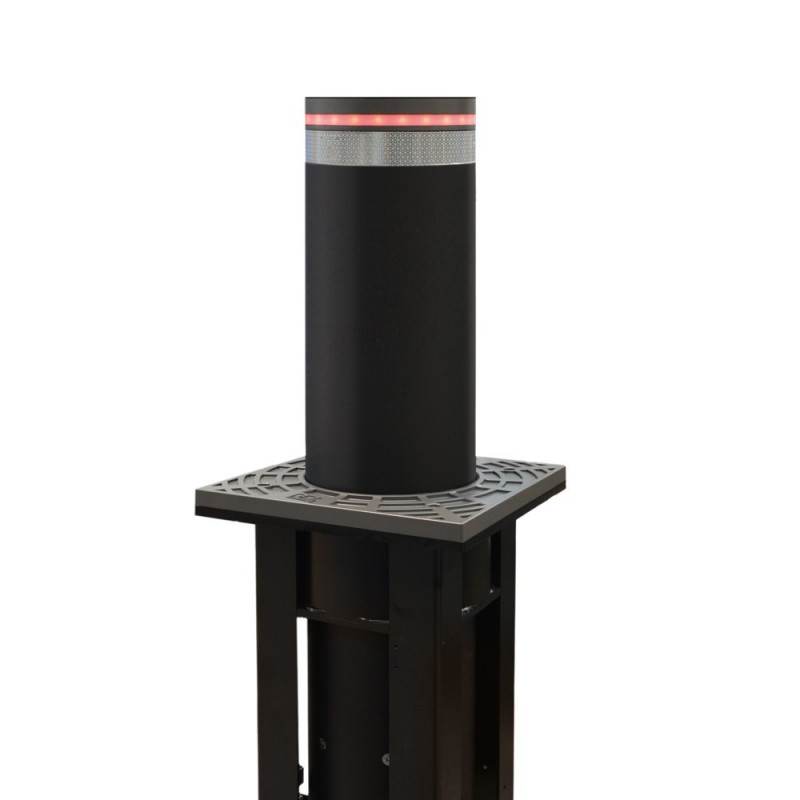

ROCK/CABLE/EL, borne escamotable hydraulique pour usage intensif

ROCK/CABLE/EL contrôle le passage des véhicules avec une borne hydraulique de 700 mm de hauteur hors sol. Son cylindre en acier de 6 mm d'épaisseur, son guidage linéaire sur acier chromé et son traitement anticorrosion conviennent aux accès sollicités. La bande rétroréfléchissante, les LED rouges et l'avertisseur sonore intégrés rendent la borne visible et signalent son fonctionnement.

HydrauliqueMotorisation

230 V AC ±10 %, 50/60 HzAlimentation

420 WPuissance absorbée

700 mmHauteur hors sol

Caractéristiques techniques de ROCK/CABLE/EL

Réf. 651002

HydrauliqueMotorisation

230 V AC ±10 %, 50/60 HzAlimentation

420 WPuissance absorbée

700 mmHauteur hors sol

274 mm ±2 mmDiamètre

6 mmÉpaisseur du cylindre

Acier Fe 360Matériau du cylindre

Cataphorèse et thermolaquage polyester noirTraitement

6 sTemps de montée

5 sTemps de descente motorisée

IntensifCycle de travail

IP67Protection

130 kgPoids du produit

-15 à +50 °C ; -25 à +50 °C avec chauffageTempérature de fonctionnement

Manuel sur circuit hydrauliqueDéverrouillage

29 kJ avec pattes ; 40 kJ avec armatureRésistance aux chocs

29 kJ avec pattes ; 138 kJ avec armatureRésistance au défoncement

Bande réfléchissante 50 mm, LED rouges et avertisseur sonoreSignalisation

2 magnétiquesFins de course

12,5 µFCondensateur

130 °CProtection thermique

Réglable par régulateur de débitForce de poussée

accès collectifs, industriels et zones à circulation contrôléeApplication

ROCK/EL V2 montéeÉlectrovanne

Automatique par gravité, environ 1,5 sDescente sans alimentation

Préparer votre installation

Conseil technique

Fondation et drainagePrévoir ROCK/B, vérifier le terrain et réaliser le scellement adapté. Contrôler le drainage avec environ 40 litres d'eau : le vidage doit se faire en moins de 30 minutes.

Gestion de l'accèsAssocier une centrale de commande compatible et les dispositifs de détection adaptés au passage. NETLINK dépend de la centrale et des modules installés.

Coupure de courantLa version EL descend automatiquement par gravité grâce à l'électrovanne montée. La version ROCK/CABLE exige l'action sur le déverrouillage manuel.

Présentation de ROCK/CABLE/EL

Borne escamotable hydraulique pour usage intensif

Les fonctions de ROCK/CABLE/EL

Contrôler les accès sans portail

La borne de 700 mm constitue un obstacle physique lorsqu'elle est levée et libère le passage lorsqu'elle est escamotée. Le fonctionnement hydraulique intensif répond aux accès collectifs et industriels.

Résistance et fondation renforcée

La résistance au défoncement atteint 138 kJ avec un scellement à armature, contre 29 kJ avec des pattes de scellement seules. La résistance aux chocs est de 40 kJ avec armature et de 29 kJ avec pattes. La fondation fait partie intégrante de ces performances.

Visibilité et maintenance

La bande réfléchissante, les LED rouges et le signal sonore facilitent le repérage de la borne. La pompe hydraulique placée en partie haute de la structure escamotable simplifie l'accès pour la maintenance.

Produits associés et compatibilités

ROCK/LOCK

Serrure pour déverrouillage de borne

Voir la fiche produit

ROCK/RE

Chauffage électrique antigel pour borne

Voir la fiche produit

ROCK/F

Borne fixe pour délimiter et protéger les accès

Voir la fiche produit

Questions fréquentes

La résistance de 138 kJ est-elle valable pour toute installation ?

Elle correspond à un scellement avec armature. Avec des pattes de scellement seules, la résistance au défoncement est de 29 kJ. Le dimensionnement et l'exécution de la fondation sont donc essentiels.

Que se passe-t-il lors d'une coupure de courant ?

L'électrovanne montée permet une descente automatique par gravité, en environ 1,5 s.
